PEEK पाइपहरू के हुन्, र तपाईंले कार्बन फाइबर भरिएको PEEK कहिले छनौट गर्नुपर्छ?

छोटो जवाफ: कार्बन-फाइबर भरिएको PEEK ट्यूब छान्नुहोस् जब थपिएको कठोरता र आयामी स्थिरताले यसको ट्रेड-अफलाई औचित्य दिन्छ।

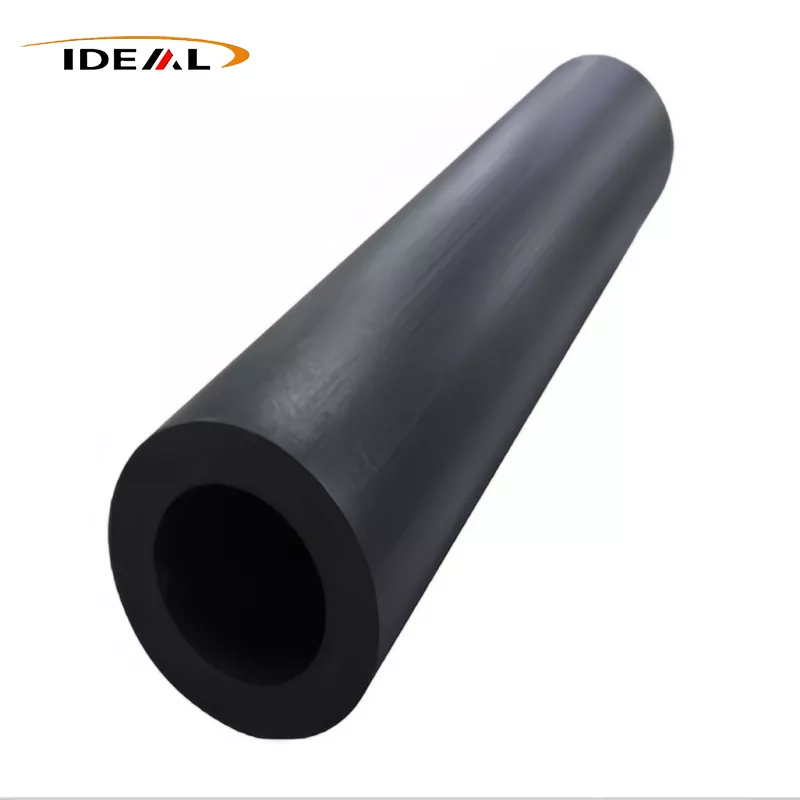

PEEK पाइपहरू खोक्रो अर्ध-समाप्त आकारहरू हुन् जुन बुशिंग, आस्तीन, सिल, भल्भ कम्पोनेन्टहरू र इन्सुलेट बडीहरू जस्ता भागहरूमा आपूर्ति वा मेसिनको रूपमा प्रयोग गरिन्छ। भरिएको PEEK ले मेकानिकल र थर्मल लोड अन्तर्गत विरूपणको लागि पर्याप्त कठोरता, आयामी नियन्त्रण वा प्रतिरोध प्रदान गर्दैन भने कार्बन फाइबर थपिन्छ।

यसले कार्बन भरिएको सामग्रीलाई स्वचालित प्रिमियम विकल्प बनाउँदैन। यो भर्जिन PEEK भन्दा कम क्षमाशील हुन सक्छ, काट्ने उपकरणहरूमा कडा र विद्युतीय रूपमा फरक हुन सक्छ। सही निर्णय लोड दिशा, तापमान, रासायनिक एक्सपोजर, मिलन सतहहरू, विद्युत आवश्यकताहरू र तपाईंले हटाउन अपेक्षा गरिएको स्टकको मात्रामा निर्भर गर्दछ। GuangZhou आदर्श प्रस्तावहरूकार्बन फाइबर भरिएको PEEK पाइपहरू10% देखि 40% सम्म समायोज्य कार्बन-फाइबर सामग्री संग; कम्पनीले 30% लाई सामान्यतया प्रयोग हुने अनुपातको रूपमा पहिचान गर्दछ।

पाइप, ट्युब र ट्युबिङले एउटै अर्ध-समाप्त स्टकलाई वर्णन गर्न सक्छ-तर आयामहरू स्पष्ट रूपमा भनिएको हुनुपर्छ।

पोलिमर स्टक क्याटलगहरूमा, "PEEK पाइप," "PEEK ट्यूब" र "PEEK ट्युबिङ" प्रायः एक अर्काको रूपमा प्रयोग गरिन्छ। क्रेताहरूले यी सर्तहरू धातु-पाइपिङ कन्भेन्सनहरू पालना गर्छन् भनी मान्नु हुँदैन। एक आपूर्तिकर्ताले स्थापनाको रूपमा तरल पदार्थ बोक्न चाहने दबाब-मूल्याङ्कन रेखाको सट्टा बाक्लो-भित्ता मेसिनिङ खाली वर्णन गरिरहेको हुन सक्छ।

खरिद रेखाचित्र, संज्ञा होइन, अर्डर नियन्त्रण गर्नुपर्छ। यदि दबाव सेवा संलग्न छ भने, अर्ध-समाप्त स्टक आयामहरूले मात्र दबाव क्षमता स्थापित गर्दैन। समाप्त ज्यामिति, जोडहरू, तापमान, मिडिया, लोड इतिहास र लागू डिजाइन मानक सबै अलग इन्जिनियरिङ समीक्षा आवश्यक छ।

आयामी रेखाचित्रमा OD, ID, भित्ता मोटाई, लम्बाइ र मेसिनिङ भत्ता परिभाषित गर्नुहोस्

बाहिरी व्यास, भित्रको व्यास र लम्बाइ बताउनुहोस्, त्यसपछि प्रत्येक मान नाममात्र हो, उत्पादन गरे वा मेशिन पछि आवश्यक छ कि भनेर पहिचान गर्नुहोस्। एकाग्रता, सीधापन, गोलाकारता, सतह फिनिश र अन्तिम अवस्था समावेश गर्नुहोस् जहाँ तिनीहरूले समाप्त भागलाई असर गर्छ। सामान्य प्लस-वा-माइनस व्यास सहिष्णुताले बोर-देखि-ओडी सांद्रतालाई नियन्त्रण गर्दैन।

छाला सफा गर्न र अपेक्षित विकृति सुधार गर्न पर्याप्त मेसिनिङ भत्ता छोड्नुहोस्, तर यति धेरै होइन कि सामग्रीको लागत र मेसिनिङ समय अनावश्यक रूपमा चढ्छ। पातलो पर्खालहरूमा विशेष ध्यान चाहिन्छ: चक प्रेसर, गर्मी काट्ने र अवशिष्ट तनावले मेसिन छोडे पछि बोर सार्न सक्छ।

प्रकाशित साइज दायराहरू र ± ०.०२ मिमी सहिष्णुतालाई स्पष्ट पार्ने दाबीको रूपमा व्यवहार गर्नुहोस्, प्रत्येक ID/OD संयोजनको लागि ग्यारेन्टी होइन।

GuangZhou Ideal को उत्पादन पृष्ठले कालो सामग्री, Φ20–458 mm को नाममात्र ID, Φ15–404 mm को OD, 1,000 mm र 3,000 mm को लम्बाइ, र ± 0.02 mm को उल्लेखित सहिष्णुता सूचीबद्ध गर्दछ। ती दायराहरूलाई स्वतन्त्र रूपमा परिवर्तनीय आयामहरूको म्याट्रिक्सको रूपमा पढ्नु हुँदैन; एक मान्य ट्यूबको ID भन्दा ठूलो OD हुनुपर्छ।

अर्डर गर्नु अघि, कुन ID/OD संयोजनहरू उपलब्ध छन् र सहिष्णुता कभर गर्ने सुविधाहरू सोध्नुहोस्। साथै मापन तापक्रम, निरीक्षण विधि, नमूना योजना, सीधापन मापदण्ड र सहिष्णुता स्टक वा मेशिन सतहमा लागू हुन्छ कि भनेर पुष्टि गर्नुहोस्। दप्रकाशित PEEK ट्यूब आकार र सहिष्णुता जानकारीएक उपयोगी RFQ सुरुवात बिन्दु हो, स्वीकृत रेखाचित्रको विकल्प होइन।

PEEK मा कार्बन फाइबर के परिवर्तन हुन्छ - र यसले स्वचालित रूपमा सुधार गर्दैन

कार्बन फाइबरले PEEK म्याट्रिक्स भित्र आन्दोलन प्रतिबन्धित गर्दछ। उपयुक्त ग्रेड र अभिमुखीकरणमा, जसले सामान्यतया कठोरता बढाउँछ, लोड अन्तर्गत आयामी परिवर्तन कम गर्छ र तापमान परिवर्तनको रूपमा स्थिरता सुधार गर्दछ। यी प्रभावहरूले मेशिन गरिएको आस्तीनलाई ज्यामिति होल्ड गर्न वा कुमारी PEEK धेरै सर्ने ठाउँमा क्रीप कम गर्न मद्दत गर्न सक्छ।

सुदृढीकरणले दिशात्मकता पनि परिचय गराउँछ। निर्माण मार्ग र सामग्रीको प्रवाहले फाइबरलाई पङ्क्तिबद्ध गर्न सक्छ, त्यसैले अक्षीय र भित्ताको माध्यमबाट गुणहरू फरक हुन सक्छन्। कार्बन फाइबरले स्वचालित रूपमा हरेक पहिरन इन्टरफेस सुधार गर्दैन, विद्युतीय इन्सुलेशन संरक्षण गर्दैन वा प्रत्येक रसायनको प्रतिरोध बढाउँदैन। यसले लचकतालाई पनि कम गर्न सक्छ र आक्रामक मेसिन वा एसेम्बलीको समयमा किनाराहरूलाई चिप गर्नको लागि बढी प्रवण बनाउन सक्छ।

कुमारी, कार्बन-फाइबर भरिएको र अन्य परिमार्जित PEEK ग्रेडहरू कठोरता, पहिरन, विद्युतीय व्यवहार, रासायनिक एक्सपोजर र मेसिनबिलिटीमा तुलना गर्नुहोस्।

कार्बन-फाइबरले भरिएको PEEK ट्यूब मेसिनिङको लागि, तीखो, उपयुक्त टूलिङ्ग र नियन्त्रित कार्य होल्डिङ प्रयोग गर्नुहोस्। बाहिरी व्यास पढाइमा भर पर्नुको सट्टा बोर फिनिश, तातो उत्पादन र फाइबर ब्रेकआउट हेर्नुहोस्। यदि रासायनिक एक्सपोजर महत्वपूर्ण छ भने, वास्तविक तरल पदार्थ, एकाग्रता, तापक्रम, दबाब र एक्सपोजर समय विरुद्ध पूर्ण ग्रेड मूल्याङ्कन गर्नुहोस्।

"30% कार्बन फाइबर PEEK ट्यूब" लेबल पूर्ण सामग्री विशिष्टता होइन

प्रतिशतले तपाईंलाई फिलर लोडिङ बताउँछ, तर सामग्री अनुमोदन गर्न पर्याप्त छैन। तपाईलाई अझै पनि राल र कम्पाउन्ड ग्रेड, निर्माण मार्ग, फाइबर फारम, गुणस्तर नियन्त्रण र आपूर्ति गरिएको स्टकको लागि सम्पत्ति डेटा चाहिन्छ। उल्लेखित प्रतिशत तौल वा अन्य आधारमा परिभाषित गरिएको छ कि छैन स्पष्ट गर्नुहोस्।

यो पनि सोध्नुहोस् कि ट्यूब एउटै उत्पादनबाट आउनेछ र आपूर्तिकर्ताले धेरै-लिङ्क गरिएको निरीक्षण रेकर्डहरू प्रदान गर्न सक्छ कि सक्दैन। एक प्रोटोटाइप जसले मेसिनहरू सफासँग प्रमाणित गर्दैन कि यदि कम्पाउन्ड, प्रक्रिया वा फाइबर अभिमुखीकरण परिवर्तन भयो भने पछि स्टकले समान रूपमा व्यवहार गर्नेछ। सही ग्रेड र स्टक फारम अनुमोदन गर्नुहोस्, सामान्य "30% CF PEEK" विवरण होइन।

आपूर्तिकर्ता डेटा वास्तविक ग्रेड, परीक्षण विधि, फाइबर अभिमुखीकरण र सेवा सर्तहरूसँग मिल्नुपर्छ

डाटाशीट मानहरू उपयोगी हुन्छन् जब तिनीहरूले तपाईंले प्राप्त गर्नुहुने सामग्री प्रतिनिधित्व गर्दछ। नमूना अभिमुखीकरण, कन्डिसन, परीक्षण तापमान र परीक्षण विधि जाँच गर्नुहोस्। इन्जेक्शन-मोल्डेड कुपन डेटाले फरक फाइबर दिशामा मेसिन गरिएको बाक्लो-भित्ता ट्यूबको व्यवहारको भविष्यवाणी गर्न सक्दैन।

उच्च-तापमान अनुप्रयोगहरूको लागि, कोठा-तापमान मानहरू प्रयोग गर्नुको सट्टा सेवा तापक्रममा गुणहरू तुलना गर्नुहोस्। रासायनिक सेवा को लागी, एक साथ तनाव र गर्मी को लागी खाता। यदि कडा आयामहरू महत्त्वपूर्ण छन् भने, आपूर्ति गरिएको ज्यामितिमा मापन अनुरोध गर्नुहोस् र निरीक्षण गर्नु अघि भागहरू कसरी कन्डिसन गरिनेछ भन्नेमा सहमत हुनुहोस्।

कार्बन-फाइबर भरिएको PEEK लाई प्रवाहकीय वा स्थिर-विघटनकारीको रूपमा व्यवहार गर्नु अघि भोल्युम र सतह प्रतिरोधात्मकता प्रमाणित गर्नुहोस्।

कार्बन फाइबरले PEEK को विद्युतीय प्रतिरोधकता कम गर्न सक्छ, तर चालकता फिलर प्रतिशतबाट सीधा पछ्याउँदैन। फाइबर वितरण, फाइबर बीचको सम्पर्क, अभिमुखीकरण, भित्ता मोटाई र प्रशोधन सबै परिणामलाई प्रभाव पार्छ। कार्बन प्रबलित रूपमा वर्णन गरिएको सामग्रीले अझै पनि तपाईंको आवश्यक प्रतिरोध दायरा गुमाउन सक्छ।

आवश्यक भोल्युम प्रतिरोधात्मकता वा सतह प्रतिरोधात्मकता दायरा रेखाचित्र वा सामग्री विशिष्टतामा राख्नुहोस्, परीक्षण विधि र कन्डिसन आवश्यकताहरू सहित। यदि चार्ज अपव्यय सुरक्षा-महत्वपूर्ण छ भने, परीक्षण प्रतिनिधि ट्यूब स्टक वा समाप्त घटक। विद्युतीय मापनका लागि कार्बन सामग्री प्रमाणपत्र प्रतिस्थापन नगर्नुहोस्।

RFQ चेकलिस्ट: कार्बन-फाइबर सामग्री, ज्यामिति, सहिष्णुता, सतह समाप्त, निरीक्षण रेकर्ड, अनुपालन कागजातहरू, मात्रा, नेतृत्व समय र अवतरण डेलिभरी पुष्टि गर्नुहोस्।

• सामग्री:सटीक PEEK ग्रेड, कार्बन-फाइबर प्रतिशत र त्यो प्रतिशत कसरी परिभाषित गरिएको छ।
• ज्यामिति:OD, ID, पर्खाल अवस्था, लम्बाइ, अन्त्य अवस्था र मेसिनिङ भत्ता।
• नियन्त्रणहरू:आयामी सहिष्णुता, एकाग्रता, सीधापन, गोलाकार र सतह-समाप्त आवश्यकताहरू।
• प्रदर्शन:सेवा तापक्रम, लोड, रसायन, पहिरन इन्टरफेस र आवश्यक विद्युतीय व्यवहार।
• प्रमाण:लागू परीक्षण डाटा, धेरै ट्रेसबिलिटी, निरीक्षण रिपोर्ट र आवश्यक अनुपालन कागजातहरू।
• व्यावसायिक सर्तहरू:प्रोटोटाइप र उत्पादन मात्रा, नेतृत्व समय, प्याकेजिङ्ग, Incoterms र अमेरिकी गन्तव्यमा ल्यान्डेड डेलिभरी।
• स्वीकृति:अनुमोदित रेखाचित्र संशोधन, निरीक्षण विधि र गैर-अनुरूप स्टक ह्यान्डल गर्ने प्रक्रिया।
