कार्बन फाइबर प्रबलित PEEK पाइपहरू: निर्दिष्टीकरणहरू, अनुप्रयोगहरू, र चयन मापदण्डहरू

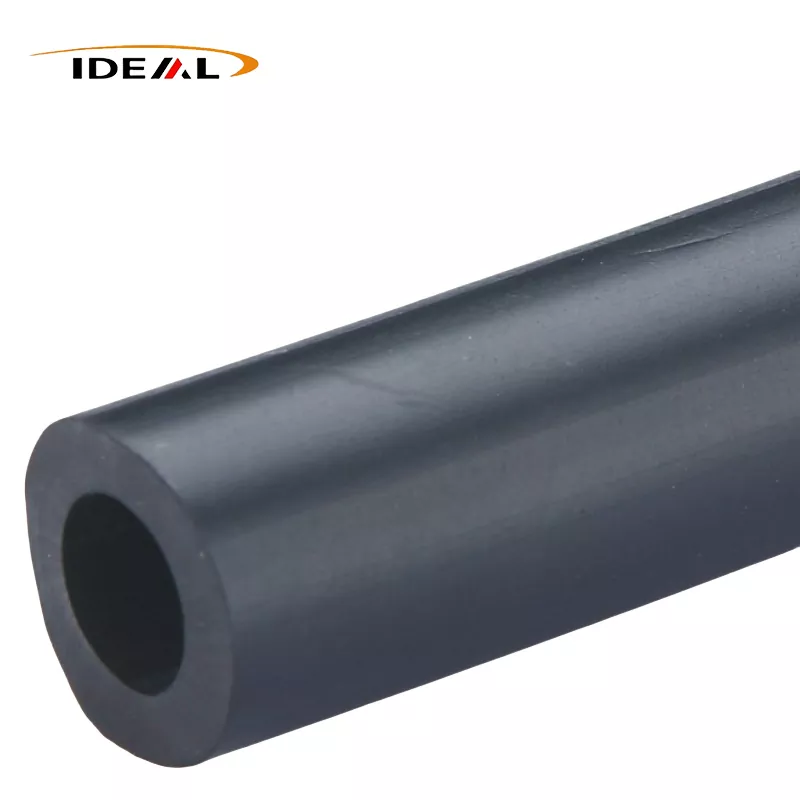

कार्बन फाइबर प्रबलित PEEK पाइपहरूएक व्यावहारिक छनौट हो जब मानक PEEK ट्यूबलाई थप कठोरता, आयामी स्थिरता, लोड क्षमता, वा स्थिर नियन्त्रण चाहिन्छ। आदर्श प्लास्टिकले 10% देखि 40% सम्म कार्बन-फाइबर सामग्री, LCF र SCF विकल्पहरू, भित्र र बाहिर व्यास दायराहरू, 1,000 मिमी वा 3,000 मिमी लम्बाइ, र ± 0.02 मिमी सम्मको सहनशीलताहरू सहित कालो कार्बन-फाइबर भरिएको PEEK ट्यूबहरू उत्पादन गर्दछ।

सही ग्रेड केवल कार्बन प्रतिशत द्वारा चयन गरिएको छैन। फाइबर लम्बाइ, पर्खाल ज्यामिति, सञ्चालन तापमान, पहिरन अवस्था, विद्युत आवश्यकताहरू, र समाप्त आयामहरू सबै विशिष्टतालाई असर गर्छ। लोड केस र रेखाचित्रको साथ सुरु गर्नुहोस्, त्यसपछि परिभाषित सामग्री र निरीक्षण आवश्यकता विरुद्ध उद्धरण अनुरोध गर्नुहोस्।

जब कार्बन-फाइबर भरिएको PEEK ट्यूबहरू सही विकल्प हुन्

शुद्ध PEEK ले पहिले नै तापमान क्षमता, रासायनिक प्रतिरोध, पहिरन व्यवहार, र आयामी स्थिरता को एक उपयोगी संयोजन प्रदान गर्दछ। कार्बन फाइबर थप्दा कठोरता र लोड समर्थन तिर सन्तुलन परिवर्तन हुन्छ। बेयरिङ स्लिभ, इन्सुलेट वा गाईडिङ कम्पोनेन्ट, संरचनात्मक मार्ग, रोलर वा ट्रान्समिसन पार्ट, वा अन्य सेमी-फिनिस प्रोफाइलको रूपमा प्रयोग हुने ट्यूबमा त्यो महत्त्वपूर्ण हुन्छ जसले यसको आकारलाई तनावमा राख्नुपर्छ।

कार्बन फाइबर सामान्यतया विचार गर्न लायक छ जब एक शुद्ध PEEK ट्यूब धेरै विचलित हुन्छ, फिट विन्डो भन्दा बाहिर विस्तार हुन्छ, वा अनुप्रयोगले अनुमति दिएको भन्दा छिटो लगाउँछ। यसले स्थिर-संवेदनशील प्रणालीहरूमा पनि मद्दत गर्न सक्छ। आदर्श प्लास्टिकले भोल्युम प्रतिरोधकता जति कम हुन्छ भनिन्छ1 × 10³ Ω· सेमीयसको कार्बन-फाइबरले भरिएको PEEK सामग्री दायराको लागि, तर आवश्यक विद्युतीय कार्यसम्पादन सही ग्रेड, फाइबर सामग्री, ज्यामिति, र परीक्षण विधिको लागि पुष्टि गरिनु पर्छ।

प्रत्येक PEEK भागको लागि स्वचालित प्रतिस्थापनको रूपमा कार्बनले भरिएको ट्यूबलाई व्यवहार नगर्नुहोस्। कार्बन फाइबरले मेशिनिबिलिटी, सतहको उपस्थिति, एनिसोट्रोपी, र विद्युतीय व्यवहारलाई असर गर्न सक्छ। यदि ट्यूब अत्यधिक इन्सुलेट रहनु पर्छ भने, यदि धेरै चिल्लो सम्पर्क सतह महत्वपूर्ण छ भने, वा यदि भाग अवस्थित डाटा द्वारा कभर नगरिएको रासायनिक मिश्रणको सम्पर्कमा छ भने, अर्डर गर्नु अघि ग्रेड-विशिष्ट समीक्षाको लागि सोध्नुहोस्।

लोड केसको लागि कार्बन-फाइबर सामग्री र फाइबर ग्रेड चयन गर्नुहोस्

PEEK मा 10% देखि 40% कार्बन फाइबर परिवर्तन हुन्छ

आदर्श प्लास्टिकले 10% देखि 40% सम्म समायोज्य कार्बन-फाइबर सामग्री प्रदान गर्दछ। सामान्यतया, फिलर स्तर बढाउनुले कम्पोजिटलाई ठूलो कठोरता र लोड समर्थन तर्फ सार्छ, जबकि सामग्री छनौटलाई प्रशोधन दिशा र वरपरको डिजाइनमा बढी संवेदनशील बनाउँदछ। उच्चतम प्रतिशत स्वचालित रूपमा उत्तम मान होइन: यो हल्का लोड गरिएको ट्यूबको लागि अनावश्यक हुन सक्छ र मेसिन वा सतह आवश्यकताहरूलाई जटिल बनाउन सक्छ।

"कार्बनले भरिएको PEEK" को लागी मात्र सोध्नुको सट्टा तपाईलाई आवश्यक नतिजा निर्दिष्ट गर्नुहोस्। उपयोगी इनपुटहरूमा रेडियल लोड, अक्षीय भार, असमर्थित स्प्यान, तापमान दायरा, स्लाइडिङ गति, मिलन सामग्री, कर्तव्य चक्र, रासायनिक मिडिया, र ट्यूबले स्थिर चार्ज बिघटन गर्नुपर्छ कि समावेश गर्दछ। आदर्श प्लास्टिकले यसको कार्बन-फाइबर-प्रबलित PEEK प्रस्तावको लागि 8 देखि 12 GPa को दायरामा कठोरता मानहरू बताउँछ। त्यो दायरालाई उत्पादन-स्तर मार्गदर्शनको रूपमा व्यवहार गर्नुहोस्, ग्रेड-विशिष्ट डाटाशीट वा डिजाइन प्रमाणीकरणको विकल्प होइन।

LCF, SCF, र CF30 PEEK ट्यूब विकल्पहरू

फाइबर ग्रेडले लेबल भन्दा बढी असर गर्छ। LCF भनेको लामो कार्बन फाइबर हो; SCF भनेको छोटो कार्बन फाइबर हो। लामो फाइबर उपयोगी हुन सक्छ जहाँ सुदृढीकरण दक्षता र कठोरता प्राथमिकताहरू हुन्, जबकि छोटो-फाइबर यौगिकहरू परम्परागत प्रशोधन र विस्तृत मेसिन प्रोफाइलहरूको लागि अधिक उपयुक्त हुन सक्छ। वास्तविक नतिजा फाइबर अभिमुखीकरण, मोल्डिङ वा बाहिर निकाल्ने अवस्था, पर्खाल मोटाई, र मेसिनिंग मा निर्भर गर्दछ।

"CF30" ले सामान्यतया लगभग 30% कार्बन फाइबर भएको PEEK कम्पाउन्डलाई पहिचान गर्दछ, तर पदनाम आपूर्तिकर्तासँग पुष्टि हुनुपर्छ। सोध्नुहोस् कि उद्धृत CF30 PEEK ट्यूब LCF वा SCF हो, मेसिन पछि कुन सहिष्णुता लागू हुन्छ, र कुन गुण डेटा त्यो सटीक कम्पाउन्डसँग सम्बन्धित छ। यसले एक सामान्य खरिद गल्तीलाई रोक्छ: विभिन्न फाइबर फारमहरू र निर्माण मार्गहरूलाई बेवास्ता गर्दा कार्बन प्रतिशतद्वारा दुई सामग्रीहरू तुलना गर्दै।

अर्डर गर्नु अघि पाइप, ट्यूब, प्रोफाइल, र मेसिन गरिएको आयामहरू पुष्टि गर्नुहोस्

OD, ID, पर्खाल मोटाई, लम्बाइ, सहिष्णुता, र सतह समाप्त निर्दिष्ट गर्नुहोस्

"PEEK पाइप" र "PEEK ट्यूब" प्रायः आपूर्तिकर्ता खोजहरूमा एकान्तर रूपमा प्रयोग गरिन्छ, तर उद्धरणलाई अझै पनि सटीक आयामी परिभाषा चाहिन्छ। बाहिरी व्यास (OD), भित्री व्यास (ID), पर्खालको मोटाई वा यसको गणना, काट्ने लम्बाइ, मात्रा, सहिष्णुता, अन्त्य अवस्था, र सतह-समाप्त आवश्यकता प्रदान गर्नुहोस्। आयामहरू एक्सट्रुडेड, काटिएको वा मेसिनको रूपमा आपूर्ति गरिएको छ कि छैन भनी बताउनुहोस्।

आदर्श प्लास्टिकले 1,000 मिमी र 3,000 मिमी मानक लम्बाइ र यसको कार्बन-फाइबर-प्रबलित PEEK पाइपहरूको लागि ± 0.02 मिमीको सहिष्णुता सूचीबद्ध गर्दछ। सहिष्णुता कभर गर्ने आयामहरू पुष्टि गर्नुहोस्। एक तंग OD सहिष्णुताले स्वचालित रूपमा ID, एकाग्रता, सीधापन, वा अन्तिम वर्गताले समान सहिष्णुता बोक्छ भन्ने होइन।

फिट त्रुटिहरू रोक्नको लागि रेखाचित्र-आधारित आयाम समीक्षा प्रयोग गर्नुहोस्

जब ट्यूब शाफ्टमा फिट हुन्छ, आवासमा, वा सील वा बेयरिङ एसेम्बलीमा रेखाचित्र पठाउनुहोस्। क्याटलग विवरणमा भर पर्नुको सट्टा महत्वपूर्ण सुविधाहरू चिन्ह लगाउनुहोस्। समीक्षाले कभर गर्नुपर्छ:

• आवश्यक पर्खाल मोटाई सहित OD र ID सीमाहरू;
• एकाग्रता, सीधापन, र स्वीकार्य अंडाकारता जहाँ विधानसभा तिनीहरूमा निर्भर हुन्छ;
• लम्बाइ, अन्त्य वर्गता, च्याम्फरहरू, ग्रूभहरू, प्वालहरू, वा अन्य मेसिन गरिएका विवरणहरू काट्नुहोस्;
• सामग्री ग्रेड, LCF वा SCF निर्माण, र कार्बन फाइबर प्रतिशत;
• निरीक्षण विधि, नमूना योजना, प्याकेजिङ्ग, र कागजात।

अनुकूलन कार्बन फाइबर PEEK ट्यूब आयामहरूको लागि, रेखाचित्र समीक्षा प्राय: निकटतम नाममात्र आकारको लागि सोध्नु भन्दा बढी उपयोगी हुन्छ। यसले उत्पादन अघि फिट जोखिमहरू उजागर गर्दछ र आपूर्तिकर्तालाई उपकरण, मेसिन र निरीक्षणको लागि स्पष्ट आधार दिन्छ।

प्रकाशित कार्यसम्पादन डेटा र तुलनाको सीमाहरू

आदर्श प्लास्टिकले यसको कार्बन-फाइबर-प्रबलित PEEK उत्पादन जानकारीको लागि 315°C भन्दा माथिको ताप विच्छेदन तापमान र 260°C सम्म निरन्तर प्रयोगको तापक्रमलाई बताउँछ। ती तथ्याङ्कहरूले उच्च-तापमान क्षमतालाई सङ्केत गर्छ, तर तिनीहरूको मतलब यो होइन कि ट्यूबले 260 डिग्री सेल्सियसमा लगातार आफ्नो अधिकतम मेकानिकल भार बोक्न सक्छ। लोड, भित्ता मोटाई, एक्सपोजर समय, तनाव एकाग्रता, र माउन्टिङ सबैले प्रयोगयोग्य डिजाइन तापमानलाई असर गर्छ।

एउटै सावधानी पहिरन र रासायनिक प्रतिरोध लागू हुन्छ। कार्बनले भरिएको PEEK घर्षण, पहिरन, भार, र रासायनिक-एक्सपोजर अवस्थाहरूको माग गर्नको लागि हो, तर पनि प्रदर्शन मिलन सतह, दबाब, वेग, स्नेहन, तापमान, र वास्तविक रासायनिक एकाग्रतामा निर्भर गर्दछ। PEEK को लागि एक रासायनिक अनुकूलता कथन प्रत्येक विलायक मिश्रण, प्रक्रिया तरल पदार्थ, वा तापमान चक्र को लागी अनुमोदन मानिनु हुँदैन।

सामग्री छनोटलाई संकीर्ण गर्न प्रकाशित मानहरू प्रयोग गर्नुहोस्, त्यसपछि सही ग्रेड प्रमाणित गर्नुहोस्। एक डाटाशीट, नमूना, वा अनुप्रयोग समीक्षा अनुरोध गर्नुहोस् जब असफलताको परिणाम उच्च हुन्छ। आइडियल प्लास्टिकले भन्यो कि नि:शुल्क नमूनाहरू उपलब्ध छन्, जसले ठूलो अर्डर अघि फिट जाँच वा नियन्त्रित प्रोटोटाइप परीक्षणलाई समर्थन गर्न सक्छ।

उच्च-तापमान, पहिरन, रासायनिक, र स्थिर-नियन्त्रण प्रणालीहरूको लागि आवेदन

कार्बन फाइबर PEEK ट्युबिङ औद्योगिक प्रणालीहरूको लागि बलियो उम्मेद्वार हो जसले तातोलाई मेकानिकल मागसँग जोड्दछ। सामान्य मूल्याङ्कन क्षेत्रहरू समावेश छन्:

• लोड-असर वा प्रसारण भागहरू:कार्बन फाइबरले सामान्य शुद्ध PEEK को तुलनामा कठोरता बढाउन र विक्षेपन कम गर्न सक्छ।
• लुगा-केन्द्रित असेंबलीहरू:कम्पोजिट घर्षण र पहिरन समावेश अनुप्रयोगहरूको लागि उपयुक्त छ, तर मिलन सामग्री र दबाव-वेग शुल्क अझै पनि समीक्षा आवश्यक छ।
• उच्च तापमान ट्यूबिंग:भनिएको 260°C निरन्तर-प्रयोग फिगर र 315°C माथि HDTले थर्मल स्क्रीनिंगको लागि सुरूवात बिन्दु प्रदान गर्दछ, पूर्ण डिजाइन सीमा होइन।
• रासायनिक प्रक्रिया अवयवहरू:"रासायनिक प्रतिरोधी" शब्दमा भर पर्नुको सट्टा विशिष्ट माध्यम, एकाग्रता, तापक्रम, र एक्सपोजर अवधिको मूल्याङ्कन गर्नुहोस्।
• स्थिर-संवेदनशील उपकरण:उल्लेखित कम भोल्युम प्रतिरोधकता सान्दर्भिक हुन सक्छ जहाँ चार्ज अपव्यय मामिला हुन्छ; समाप्त भागको लागि ग्राउन्डिङ र विद्युतीय परीक्षण आवश्यकताहरू पुष्टि गर्नुहोस्।

कार्बन फाइबर पनि अक्सर ग्लास फाइबर संग तुलना गरिन्छ। राम्रो छनौट लक्ष्य गुणहरूमा निर्भर गर्दछ: कार्बन भरिएको PEEK सामान्यतया चयन गरिन्छ जब कठोरता, तौल, पहिरन व्यवहार, वा विद्युतीय अपव्यय अधिक महत्त्वपूर्ण हुन्छ, जबकि अन्तिम निर्णय मात्र भर्ने नामहरू भन्दा तुलनात्मक ग्रेड डेटा चाहिन्छ।

आदर्श प्लास्टिकबाट प्रमाणित कार्बन फाइबर PEEK ट्यूब उद्धरण अनुरोध गर्नुहोस्

तपाईंको लागि आदर्श प्लास्टिक रेखाचित्र वा स्पष्ट विनिर्देश पठाउनुहोस्कार्बन फाइबर प्रबलित PEEK पाइपहरू। अनुप्रयोगको तापक्रम, लोड, घर्षण वा पहिरन अवस्था, रासायनिक मिडिया, स्थिर-नियन्त्रण आवश्यकता, OD, ID, लम्बाइ, सहिष्णुता, मात्रा, र डेलिभरी लक्ष्य समावेश गर्नुहोस्।

कार्बन-फाइबर प्रतिशत, LCF वा SCF निर्माण, लागू आयामी सहिष्णुता, निरीक्षण कागजातहरू, नमूना उपलब्धता, र भाग एक ट्यूब रूपमा आपूर्ति वा मेशिन द्वारा समाप्त भएको छ कि भनेर पहिचान गर्न उद्धरण सोध्नुहोस्। आइडियल प्लास्टिकले अन्तर्राष्ट्रिय ग्राहकहरूको लागि मानक वा कस्टम लीड टाइमहरू सहित, ट्युबहरू र कस्टम कम्पोनेन्टहरू सहित, गुआन्झाउ, चीनबाट अर्ध-समाप्त र मेसिन गरिएको PEEK प्रोफाइलहरू आपूर्ति गर्दछ।

पहिलो समीक्षाको लागि, प्रयोग गर्नुहोस्अनुकूलन कार्बन फाइबर PEEK ट्यूब उद्धरण पृष्ठर रेखाचित्र संलग्न गर्नुहोस्। एक प्रमाणित ग्रेड र आयाम समीक्षाले सामान्यतया नाममात्र CF30 ट्यूब छान्नु र उत्पादन पछि फिट सुधार गर्नु भन्दा बढी समय बचत गर्नेछ।
