रेखाचित्र देखि RFQ सम्म: अनुकूलन PEEK GF30 पाइप निर्दिष्ट गर्दै

उद्धरण अनुरोध गर्नु अघि, तपाईले वास्तवमा के किन्दै हुनुहुन्छ भन्ने निर्णय गर्नुहोस्: ट्यूबलर स्टक जुन कम्पोनेन्टमा मेसिन गरिनेछ, वा तरल पदार्थ बोक्नका लागि दबाव-मूल्याङ्कन गरिएको पाइप। त्यसपछि OD, ID, लम्बाइ, समाप्त-भाग खाम, सेवा सर्तहरू, मात्रा, निरीक्षण आवश्यकताहरू र कागजात निर्दिष्ट गर्नुहोस्। त्यो भिन्नताले सबैभन्दा महँगो RFQ त्रुटिलाई रोक्छ — अर्ध-समाप्त इन्जिनियरिङ-प्लास्टिक प्रोफाइललाई प्रमाणित पाइपिङ-प्रणाली कम्पोनेन्ट जस्तै व्यवहार गर्दै।

पहिले निर्णय गर्नुहोस् कि अनुप्रयोगलाई अर्ध-समाप्त ट्युबुलर स्टक वा प्रेसर-रेट गरिएको प्रक्रिया पाइप चाहिन्छ

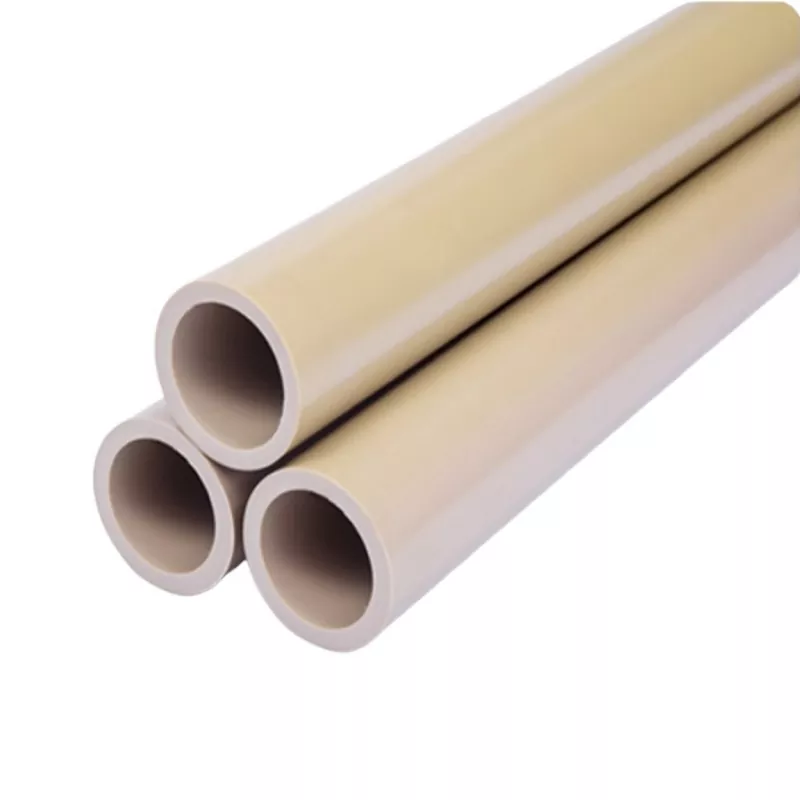

धेरैजसोPEEK GF30 पाइपहरूअर्ध-समाप्त प्रोफाइलको रूपमा बेच्ने बाक्लो पर्खाल ट्यूबहरू हुन् जुन मेशिन बुशिंगहरू, आस्तीनहरू, इन्सुलेट बडीहरू, पहिरनका कम्पोनेन्टहरू र संरचनात्मक भागहरूमा प्रयोग गरिन्छ। शब्द "पाइप" ज्यामिति वर्णन गर्दछ; यसले स्वचालित रूपमा दबाव मूल्याङ्कन स्थापना गर्दैन।

यदि उत्पादनले दबाबयुक्त ग्यास वा तरल पदार्थ समावेश गर्दछ भने, तपाईंको सोधपुछलाई आयामहरू भन्दा बढी चाहिन्छ। मध्यम, अपरेटिङ र अपसेट तापमान, सामान्य दबाब, दबाब चक्र, संयुक्त डिजाइन, आवश्यक डिजाइन कोड र स्वीकृति परीक्षण बताउनुहोस्। आपूर्तिकर्ताले सही ग्रेड, साइज र तापमानको लागि दबाव-रेटिङ डेटा प्रदान गर्न सक्छ कि भनेर सोध्नुहोस्। त्यो प्रमाण बिना, सामग्री जस्तै व्यवहार गर्नुहोस्PEEK GF30 ट्यूबलर स्टक, स्वीकृत प्रक्रिया पाइपिंग रूपमा होइन। यो विशेष गरी रासायनिक सेवामा महत्त्वपूर्ण छ, जहाँ पोलिमर आफैले तरल पदार्थको प्रतिरोध गर्दा पनि पारगम, तनाव, तापक्रम र जडान डिजाइनले असफलतालाई शासन गर्न सक्छ।

रेखाचित्रलाई अस्पष्ट OD, ID, पर्खाल, लम्बाइ र समाप्त-भागको खाममा अनुवाद गर्नुहोस्

मार्क-अप स्क्रिनसटको सट्टा नियन्त्रित रेखाचित्र पठाउनुहोस्। यसले एकाइहरू, रेखाचित्र नम्बर, संशोधन, प्रक्षेपण विधि र प्रत्येक महत्वपूर्ण सतह पहिचान गर्नुपर्छ। राज्य बाहिर व्यास र भित्र व्यास प्रत्यक्ष; आपूर्तिकर्ताले नाममात्र पर्खालबाट प्राप्त गर्ने अपेक्षा नगर्नुहोस्। काटिएको लम्बाइ, सीधापन वा एकाग्रता आवश्यकताहरू समावेश गर्नुहोस् जहाँ कार्यात्मक छ, र कुन सतहहरू आपूर्ति रूपमा रहनेछन् भनेर पहिचान गर्नुहोस्।

समाप्त-भाग लिफाफा मात्र महत्त्वपूर्ण छ। सबैभन्दा ठूलो समाप्त भएको OD, सबैभन्दा सानो समाप्त ID, काँधहरू, ग्रूभहरू, थ्रेडहरू र डेटम सतहहरू देखाउनुहोस् जुन अर्डर गरिएको खाली ठाउँमा फिट हुनुपर्छ। एउटा ट्युबले नाममात्रका आयामहरूसँग मेल खान सक्छ तर रनआउट, सतहको अनियमितता वा आरा-कट टुक्राहरू सफा गर्न धेरै थोरै सामग्री छोड्छ।

उपलब्ध आकारहरूलाई OD × ID को रूपमा सामान्य बनाउनुहोस्, Φ20 × Φ15 देखि Φ458 × Φ404 सम्म, 1000 mm र 3000 mm स्टक लम्बाइहरू सहित

आदर्श प्लास्टिकले 1000 मिमी र 3000 मिमी लम्बाइका साथ Φ20 × Φ15 देखि Φ458 × Φ404 सम्म फैलिएको OD × ID संयोजनहरू सूचीबद्ध गर्दछ। RFQ मा त्यही कन्भेन्सन प्रयोग गर्नुहोस् र एकाइहरूलाई मिलिमिटरको रूपमा लेबल गर्नुहोस्। अन्तिम बिन्दुहरूले प्रकाशित दायरा वर्णन गर्दछ; तिनीहरूको मतलब प्रत्येक सम्भावित OD र ID जोडी मानक स्टक हो भन्ने होइन। मार्फत सटीक संयोजन पुष्टि गर्नुहोस्प्रकाशित PEEK GF30 पाइप साइज दायरा.

समाप्त-भाग सहिष्णुताबाट स्टक सहिष्णुता अलग गर्नुहोस् र अर्डर गर्नु अघि मेसिनिङ भत्ता पुष्टि गर्नुहोस्

उत्पादन पृष्ठले ± ०.०२ मिमीको सहिष्णुता बताउँछ, तर RFQ ले आफ्नो दायरा परिभाषित नगरी त्यो आंकडा कहिल्यै दोहोर्याउनु हुँदैन। सोध्नुहोस् कि यसले कुन आयामलाई कभर गर्दछ, यो मानक स्टक वा मेशिन गरिएको भागहरूमा लागू हुन्छ, र कुन मापन अवस्थाहरूमा। OD सहिष्णुता, ID सहिष्णुता, भित्ता भिन्नता, अण्डाकार र सीधापन फरक नियन्त्रणहरू छन्।

मेसिन गरिएको कम्पोनेन्टको लागि, समाप्त भएको सहिष्णुताहरू छुट्टै निर्दिष्ट गर्नुहोस् र आपूर्तिकर्तालाई पर्याप्त मेसिनिङ भत्ता पुष्टि गर्न दिनुहोस्। केवल नाममात्र आयामहरूमा आधारित नजिक-नेट ट्यूब अर्डर नगर्नुहोस्। गिलासले भरिएको PEEK कडा छ, तर अवशिष्ट तनाव, उपकरणको दबाब र मेसिनिङको क्रममा उत्पन्न हुने तापले सामग्री हटाइसकेपछि पनि पातलो खण्ड सार्न सक्छ।

30% गिलास भरिएको PEEK लाई तापक्रम, लोड दिशा, रासायनिक एक्सपोजर र विद्युतीय शुल्कसँग मिलाउनुहोस्

PEEK GF30 PEEK 30% ग्लास फाइबर संग मिश्रित छ। सुदृढीकरण सामान्यतया संरचनात्मक कठोरता बढाउन, क्रिप नियन्त्रण सुधार गर्न र भरिएको PEEK को तुलनामा आयामी आन्दोलन कम गर्न चयन गरिन्छ। ती फाइदाहरूले एप्लिकेसन परिभाषित गर्ने आवश्यकतालाई हटाउँदैन।

आपूर्तिकर्तालाई निरन्तर र छोटो अवधिको तापक्रम, लोड दिशा, लोड अवधि, साइकल चलाउने, मिल्ने सामग्री र अपेक्षित पहिरन बताउनुहोस्। रासायनिक एक्सपोजरको लागि, वास्तविक तरल पदार्थ, एकाग्रता, तापमान, एक्सपोजर समय र मेकानिकल तनाव अवस्थित छ कि छैन नाम दिनुहोस्। डिजाइन अनुमोदनको लागि "रासायनिक प्रतिरोधी" धेरै फराकिलो छ। बिजुलीका भागहरूका लागि, आधार पोलिमरको व्यवहारले भरिएको कम्पाउन्डमा अपरिवर्तित हुन्छ भनी मान्नुको सट्टा आवश्यक डाइलेक्ट्रिक, इन्सुलेशन र ट्र्याकिङ गुणहरू पहिचान गर्नुहोस्।

कठोरता, थर्मल विस्तार र आयामी नियन्त्रणले निर्णय ड्राइभ गर्दा GF30 लाई भरिएको PEEK सँग तुलना गर्नुहोस्।

GF30 छान्नुहोस् जब कठोरता, क्रिप प्रतिरोध र ताप अन्तर्गत आयामी नियन्त्रण डिजाइनको केन्द्रबिन्दु हो। जब लचकता, शुद्धता, सतह फिनिश वा कम घर्षण मेसिनिंग व्यवहारले बढी महत्व राख्छ तब भरिएको PEEK लाई विचार गर्नुहोस्। ग्लास फाइबरले उपकरणको पहिरन बढाउँछ र भरिएको सामग्री भन्दा फरक मेसिन गरिएको सतह उत्पादन गर्न सक्छ। यसले ट्युबुलर स्टक कसरी प्रशोधन गरिएको थियो भन्ने आधारमा दिशा-निर्भर गुणहरू पनि सिर्जना गर्न सक्छ।

एक सामान्य PEEK सम्पत्ति पानाबाट तिनीहरू बीच चयन नगर्नुहोस्। वास्तविक ग्रेडहरूको लागि डेटा तुलना गर्नुहोस् र, तंग सम्मेलनहरूको लागि, थर्मल-विस्तार मूल्य पाइप र समाप्त घटकसँग सम्बन्धित दिशामा रिपोर्ट गरिएको छ कि भनेर सोध्नुहोस्।

ग्रेड-विशिष्ट डाटाशीटमा तन्य शक्ति, फ्लेक्सरल मोडुलस, थर्मल विस्तार र रासायनिक प्रतिरोध मान्य गर्नुहोस्।

एक उपयोगी उद्धरणले सही कम्पाउन्ड पहिचान गर्दछ र यसको डाटाशीट संलग्न गर्दछ। तन्य शक्ति, फ्लेक्सरल मोड्युलस, लम्बाइ, थर्मल व्यवहार, घनत्व र थर्मल विस्तारको गुणांक समीक्षा गर्नुहोस्, तर परीक्षण विधि, नमूना अभिमुखीकरण र कन्डिसनिङ पनि जाँच गर्नुहोस्। एकल हेडलाइन मान मोल्ड गरिएको नमूनाबाट आउन सक्छ जसले मेसिन गरिएको ट्यूब पर्खाललाई प्रतिनिधित्व गर्दैन।

रासायनिक अनुकूलतालाई समान अनुशासन चाहिन्छ। तपाईंको सेवा अवस्थाको नजिक तापक्रम र एकाग्रतामा ग्रेड-विशिष्ट प्रमाणको लागि सोध्नुहोस्। यदि विफलताले सुरक्षा वा बन्द जोखिम सिर्जना गर्दछ भने, उत्पादन-प्रतिनिधि सामग्रीमा आवेदन परीक्षणको योजना बनाउनुहोस्। प्रकाशित प्रतिरोध तालिकाहरू स्क्रीनिंग उपकरणहरू हुन्; तिनीहरू तनाव, तरल पदार्थ, तापक्रम र एक्सपोजर समयको प्रत्येक संयोजनको लागि खाता गर्दैनन्।

ग्रेड पहिचान, परीक्षण विधिहरू, लट ट्रेसिबिलिटी, निरीक्षण रेकर्डहरू र लागू अनुपालन कागजातहरू आवश्यक पर्दछ।

कागजात प्याकेजलाई RFQ मा लेख्नुहोस् ताकि यसको मूल्य होस् र ढुवानी अघि तयार होस्। कम्तिमा, निर्माता र ग्रेड पदनाम, धेरै वा ब्याच ट्रेसेबिलिटी, अनुरूपताको प्रमाणपत्र, लागू परीक्षण विधिहरू र सहमत आयामहरूको लागि निरीक्षण रिपोर्ट अनुरोध गर्नुहोस्।

यदि तपाईंको परियोजनालाई वातावरणीय, गुणस्तर, एयरोस्पेस, मोटर वाहन वा ग्राहक-विशेष अनुपालन आवश्यक छ भने, कागजात वा मानक र आवश्यक संशोधनको नाम दिनुहोस्। एउटा सामान्य कथन जुन सामग्रीले अन्तर्राष्ट्रिय आवश्यकताहरू पूरा गर्दछ तपाईंको प्राप्त गर्ने निरीक्षकको आवश्यकता प्रमाणपत्रको विकल्प होइन। साथै स्पष्ट गर्नुहोस् कि अभिलेखहरूले प्रत्येक कट खाली ठाउँलाई अभिभावक लम्बाइमा फिर्ता ट्रेस गर्नुपर्छ र प्याकेजिङ लेबलहरूले धेरै संख्या, रेखाचित्र संशोधन र खरिद-अर्डर लाइन बोक्नुपर्छ।

रेखाचित्र संशोधन, सेवा सर्तहरू, मात्रा, निरीक्षण स्तर, मेसिनिङ स्कोप, प्याकेजिङ र डेलिभरी गन्तव्यको साथ आइडियल प्लास्टिकलाई उद्धरण-तयार प्याकेज पठाउनुहोस्।

तपाईँको प्याकेजमा एउटा हालको रेखाचित्र समावेश हुनुपर्छ, धेरै विवादित संस्करणहरू होइन। अनुरोध गरिएको ग्रेड, OD × ID × लम्बाइ, समाप्त खाम, मात्रा, सेवा वातावरण, महत्वपूर्ण सहिष्णुता, निरीक्षण स्तर र आवश्यक रेकर्डहरू समावेश गर्नुहोस्। आदर्श प्लास्टिकले पूर्ण-लम्बाइको ट्युब, कट ब्ल्याङ्क वा टुक्रा मेसिन गरिएका कम्पोनेन्टहरू आपूर्ति गरिरहेको छ कि छैन भनेर परिभाषित गर्नुहोस्। प्याकेजिङ निर्देशनहरूले सफा र्‍यापिङ, अन्त्य सुरक्षा, भाग पृथकीकरण र आवश्यक भएमा धेरै अलगावलाई सम्बोधन गर्नुपर्छ।

गन्तव्य देश, हुलाक कोड, डेलिभरी सर्तहरू र अनुरोध गरिएको मिति प्रदान गर्नुहोस्। ठूलो-व्यास वा 3000 मिमी प्रोफाइलहरूले भाडा र ह्यान्डलिंग अवरोधहरू सिर्जना गर्न सक्छ जुन टुक्रा मूल्यमा देखिँदैन। ती विवरणहरू पठाउँदैअनुकूलन PEEK GF30 पाइप अनुसन्धानसमान आधारमा सामग्री, मेसिन, निरीक्षण र रसद उद्धृत गर्न आपूर्तिकर्तालाई पर्याप्त जानकारी दिन्छ।

क्रेता FAQs: मानक-स्टक उपलब्धता, भनिएको नेतृत्व समय, नमूनाहरू, मेसिन र धुलो नियन्त्रण, प्याकेजिङ्ग, र अन्तर्राष्ट्रिय डेलिभरी जोखिम

के सबै सूचीबद्ध आकारहरू तत्काल ढुवानीका लागि उपलब्ध छन्?

Ideal Plastic ले मानक साइजको लागि एकै दिनको ढुवानी बताउँछ, तर अर्डरको समयमा सही OD × ID, लम्बाइ, मात्रा र ग्रेडको लागि उपलब्धता पुष्टि गरिनुपर्छ।

अनुकूलन सामग्रीको लागि भनिएको नेतृत्व समय के हो?

भनिएको अनुकूलन नेतृत्व समय 7 देखि 10 दिन हो। त्यसले उत्पादन मात्र कभर गर्छ वा मेसिनिङ, निरीक्षण, कागजात र ट्रान्जिटलाई पनि कभर गर्छ भनी पुष्टि गर्नुहोस्।

तपाईंले नमूना अनुरोध गर्नुपर्छ?

हो, यदि सतह समाप्त, रंग, मेसिन प्रतिक्रिया वा फिट संवेदनशील छ। सुनिश्चित गर्नुहोस् कि नमूना समान ग्रेड हो र, जहाँ सम्भव छ, इच्छित उत्पादन मार्गको प्रतिनिधि।

कसले मेसिन र ग्लास-फाइबर धुलो नियन्त्रण गर्नुपर्छ?

लिखित रूपमा मेसिनिङ स्कोप असाइन गर्नुहोस्। मेसिन पसलले उपयुक्त कार्बाइड वा अन्य पहिरन-प्रतिरोधी टुलिङ प्रयोग गर्नुपर्छ, तातो र burrs नियन्त्रण गर्नुहोस्, र उपयुक्त निकासी र कार्यस्थल प्रक्रियाहरू संग गिलास भरिएको पोलिमर धुलो कब्जा। सटीक मेसिनिंग प्यारामिटरहरू ज्यामिति, उपकरण, सेटअप र समाप्त आवश्यकताहरूमा निर्भर हुन्छन्।

भागहरू कसरी प्याक गर्नुपर्छ?

सफा र्‍यापिङ, सुरक्षित छेउहरू, समाप्त सतहहरूको अलगाव, धेरै लेबलहरू र तपाईंको प्राप्त गर्ने प्रक्रियालाई आवश्यक पर्ने नमी वा प्रदूषण नियन्त्रणहरू निर्दिष्ट गर्नुहोस्।

अन्तर्राष्ट्रिय डेलिभरी जोखिम के बनाउँछ?

लामो प्रोफाइलहरू, भन्सार कागजातहरू, आयामी-वजन शुल्कहरू र अस्पष्ट डेलिभरी सर्तहरू सामान्य समस्या स्पटहरू हुन्। रेखाचित्रको साथ गन्तव्य र आवश्यक कागजी कार्यहरू पठाउनुहोस्, त्यसपछि Ideal Plastic लाई यसको लिखित उद्धरणमा उपलब्धता, दायरा र ढुवानी सर्तहरू पुष्टि गर्न सोध्नुहोस्।
