PEEK CF30 बनाम PEEK GF30: कुन प्रबलित ट्यूब तपाईको अनुप्रयोगको लागि सही छ?

प्रबलित पोलीथेरेथेरकेटोन (PEEK) ट्युबिङ निर्दिष्ट गर्ने इन्जिनियरहरूले तत्काल निर्णयको सामना गर्छन्: कुन प्रकारको फाइबर सुदृढीकरणले भागलाई क्षेत्रमा जीवित राख्छ। भरिएको PEEK ले उच्च तातो र कठोर रसायनहरू सहजै ह्यान्डल गर्छ। तर उच्च निरन्तर भार वा चरम तापक्रम अन्तर्गत, कच्चा प्लास्टिक घिस्छ। तपाईंले त्यो आयामी परिवर्तन रोक्न फाइबरहरू थप्नुहुन्छ। छनोट लगभग सधैं 30% कार्बन फाइबर (CF30) वा 30% ग्लास फाइबर (GF30) मा साँघुरो हुन्छ। गलत छनोट गर्नु भनेको संभोगका पार्ट्स, अप्रत्याशित बिजुली सर्टहरू, वा विनाशकारी थर्मल डिग्रेडेसनमा समयपूर्व पहिरन हो।

छोटो उत्तर: ग्लास फाइबरमा कार्बन फाइबर कहिले निर्दिष्ट गर्ने

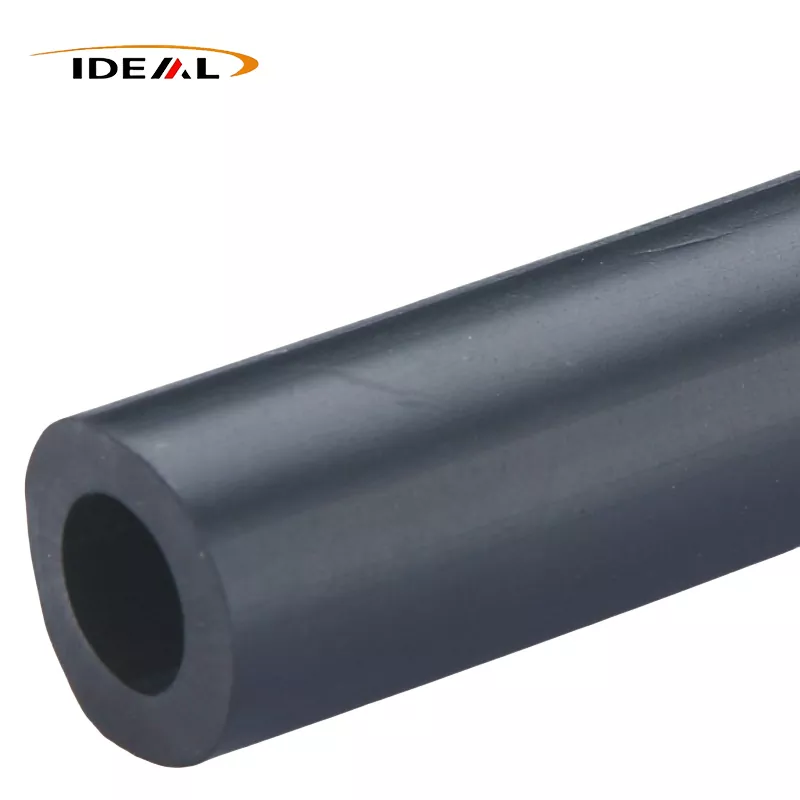

तपाइँ निर्दिष्ट गर्नुहोस्कार्बन फाइबर प्रबलित PEEK पाइपजब एप्लिकेसनमा भागहरू चल्ने, स्लाइडिङ घर्षण, वा स्थिर अपव्ययको लागि कडा आवश्यकता समावेश हुन्छ। कार्बन फाइबरले माइक्रोस्कोपिक ड्राई स्नेहकको रूपमा काम गर्दछ। तिनीहरूले सम्पर्क सतहबाट तातो तान्छन्, स्थानीयकृत पग्लने वा भारी भार अन्तर्गत विरूपण रोक्न।

PEEK GF30 निर्दिष्ट गर्नुहोस् जब तपाईलाई विशुद्ध स्थिर, संरचनात्मक अनुप्रयोगमा अधिकतम विद्युतीय र थर्मल इन्सुलेशन चाहिन्छ। गिलास अत्यधिक घर्षण हो। यदि तपाईले GF30 ट्यूबलाई बेरिङ वा स्टिल शाफ्टको बिरूद्ध बुशिंगको रूपमा प्रयोग गर्नुहुन्छ भने, गिलासका फाइबरहरूले मिलन गर्ने धातुलाई द्रुत रूपमा चपाउनेछन्। CF30 ले प्लास्टिकको भागको संरचनात्मक कठोरता कायम राख्दा धातुको शाफ्टलाई बचाउँछ।

कसरी फाइबर सुदृढीकरणले PEEK को आणविक आधार रेखालाई परिवर्तन गर्दछ

कारण अपूर्ण PEEK ले राम्रोसँग काम गर्दछ यसको विशिष्ट आणविक संरचनामा आउँछ। यसले वैकल्पिक सुगन्धित घण्टी र ईथर बन्डहरू समावेश गर्दछ। ईथर बन्डहरूले आणविक लचिलोपन प्रदान गर्दछ, प्लास्टिकलाई यसको अन्तर्निहित कठोरता र प्रभाव प्रतिरोध प्रदान गर्दछ। सुगन्धित घण्टीहरूले चरम कठोरता र थर्मल स्थिरता प्रदान गर्दछ। त्यो सेटअपले यसलाई ठूलो गर्मी प्रतिरोध, साथै कठोरता र कठोरताको सटीक सन्तुलन दिन्छ। तातो वा दबाब अन्तर्गत, PEEK सजिलै तान्दैन, र यो दोहोर्याइएको तनाव विरुद्ध राम्रोसँग समात्छ।

PEEK पनि उच्च अर्ध-क्रिस्टलाइन संरचनामा निर्भर गर्दछ। यसले 25% देखि 35% वरिपरि क्रिस्टलिनिटी स्तर कायम राख्छ, जसले तापमान यसको पिघलने बिन्दु तिर चढ्दा पनि यसको यांत्रिक गुणहरू अक्षुण्ण राख्न मद्दत गर्दछ। एक्सट्रुसनको समयमा सटीक थर्मल व्यवस्थापनले यी उच्च क्रमबद्ध क्रिस्टलीय संरचनाहरूमा बहुलक चेनहरू फोल्ड गर्ने सुनिश्चित गर्दछ। यदि निर्माताले एक्स्ट्रुडेड ट्यूबलाई छिट्टै चिसो पार्छ भने, प्लास्टिक अनाकार रहन्छ, पारदर्शी हुन्छ र यसको रासायनिक प्रतिरोध र उच्च-तापमान शक्ति गुमाउँछ।

जब तपाइँ काटिएको कार्बन वा गिलास फाइबर संग यो म्याट्रिक्स कम्पाउन्ड गर्नुहुन्छ, तपाइँ पोलिमर चेन को सफा फोल्डिंग मा बाधा गर्नुहुन्छ, तर तपाइँ एक कठोर आन्तरिक मचान प्राप्त गर्नुहुन्छ। पोलिमर म्याट्रिक्स स्थानान्तरणले धेरै बलियो, कडा फाइबरहरूमा सीधा तनाव लागू गर्दछ। यसले पोलिमर चेनहरूको आवागमनलाई प्रतिबन्धित गर्दछ, क्रिपलाई रोक्न र नाटकीय रूपमा तन्य शक्ति बढाउँछ। यसले रैखिक थर्मल एक्सपेन्सन (CLTE) को गुणांकलाई एल्युमिनियम वा स्टिलसँग नजिकबाट मिल्ने स्तरहरूमा झर्छ, जसले इन्जिनियरहरूलाई कडा-सहिष्णुता धातु-देखि-प्लास्टिक प्रेस फिटहरू डिजाइन गर्न अनुमति दिन्छ जुन विधानसभा तातो हुँदा ढीला हुँदैन।

10%, 30%, र 40% कार्बन फिल दरहरूमा कठोरता र प्रवाह क्षमता

कार्बन फाइबर थप्नु रैखिक अपग्रेड होइन। उत्पादनशीलतामा कडा जरिवाना छ। फाइबर सामग्री बढ्दै जाँदा, प्लास्टिकको स्पाइक्सको चिपचिपापन पग्लन्छ। एक्स्ट्रुडेड ट्यूबमा, यी फाइबरहरू प्रवाहको दिशामा पङ्क्तिबद्ध हुन्छन्, जसको अर्थ ट्यूबले यसको लम्बाइको साथ अविश्वसनीय तन्य शक्ति विकास गर्दछ, यसको हुप अक्षको साथ थोरै कम बलको साथ।

10% कार्बन फिलले जटिल, पातलो-पर्खाल बाहिर निकाल्नेहरूको लागि पग्लने प्रवाह सूचकांक पर्याप्त उच्च राख्दा कठोरतामा एक सामान्य बम्प प्रदान गर्दछ। यो मेसिनको लागि अपेक्षाकृत सजिलो रहन्छ र भंगुर फ्र्याक्चरिंग को प्रतिरोध गर्दछ।

30% कार्बन फाइबर सम्म स्टेपिङ उद्योग मानक को प्रतिनिधित्व गर्दछ। यो स्वीकार्य machinability संग विशाल तन्य शक्ति लाभ सन्तुलन। यो अनुपातले प्लास्टिकको प्राकृतिक कठोरतालाई पूर्ण रूपमा त्याग नगरी उच्च-दबाव अनुप्रयोगहरूको लागि आवश्यक संरचनात्मक अखण्डता प्रदान गर्दछ।

40% कार्बन फिलमा, तपाइँ अधिकतम कठोरता प्राप्त गर्नुहुन्छ। ट्रेड-अफ उत्पादनको समयमा चरम चिपचिपापन हो। एक्सट्रुडिङ वा इन्जेक्सन मोल्डिङ 40% CF ट्युबहरूलाई भोइडहरू रोक्न सटीक तापक्रम नियन्त्रण चाहिन्छ। नतिजा सामग्री अत्यधिक भंगुर छ। 40% CF PEEK को मेसिनिङका लागि पोलिक्रिस्टलाइन डायमण्ड (PCD) टुलिङ चाहिन्छ, किनकि मानक कार्बाइड मिलहरूले अपघर्षक कार्बनको मात्रा काट्दा केही मिनेटमै आफ्नो अत्याधुनिक किनारा गुमाउनेछन्।

ताप विरूपण तापमान र भोल्युम प्रतिरोधी भिन्नताहरू

भरिएको PEEK को ताप विरूपण तापमान (HDT) लगभग 152°C हुन्छ। 30% कार्बन वा ग्लास फाइबर थप्नुहोस्, र त्यो HDT 315 डिग्री सेल्सियसमा उफ्रन्छ। दुबै भरिएको सामग्रीले चरम परिवेशको गर्मीलाई सजिलैसँग ह्यान्डल गर्दछ।

विचलन विद्युतीय मार्गहरूमा निहित छ। PEEK स्वाभाविक रूपमा एक अत्यधिक प्रभावकारी इन्सुलेटर हो। गिलास फाइबर थप्दा यसलाई उच्च मात्रा प्रतिरोधात्मकता कायम राख्दै, त्यसरी नै राख्छ। कार्बन फाइबर थप्दा यसको भोल्युम प्रतिरोधात्मकता एकदमै घट्छ। CF30 स्वाभाविक रूपमा विरोधी स्थिर छ। कार्बन म्याट्रिक्स समायोजन गरेर, निर्माताहरूले एन्टि-स्टेटिक PEEK सिलिन्डर वा पूर्ण प्रवाहकीय PEEK ट्यूबिंग उत्पादन गर्न सक्छन्। यदि तपाईंको इन्धन लाइन वा एयरोस्पेस कम्पोनेन्टलाई स्थिर चार्ज सुरक्षित रूपमा ग्राउन्ड गर्न आवश्यक छ भने, कार्बन फाइबर अनिवार्य छ। गिलास फाइबरले चापमा पर्याप्त भोल्टेज नबन्दासम्म त्यो चार्जलाई फ्याप्छ, अस्थिर वातावरणमा सम्भावित विनाशकारी विफलता निम्त्याउँछ।

डायनामिक लोडहरूमा प्रतिरोध र घर्षण गुणांकहरू लगाउनुहोस्

Tribology - घर्षण र पहिरन को अध्ययन - जहाँ CF30 र GF30 पूर्णतया समागम सतहहरु संग शारीरिक अन्तरक्रिया को आधार मा अलग छ।

गतिशील भारहरूमा, ताप निर्माणले प्लास्टिकलाई नष्ट गर्दछ। प्रत्येक पोलिमरको प्रेसर-वेलोसिटी (PV) सीमा हुन्छ। यदि यो सीमा नाघ्यो भने, प्लाष्टिकले घर्षणको तापलाई पर्याप्त छिटो बहाउन सक्दैन, जसले छिटो पग्लन्छ र कम्पोनेन्ट असफल हुन्छ। CF30 बियरिङ, सिल, र घण्टीमा उत्कृष्ट हुन्छ किनभने कार्बन फाइबरले थर्मल कन्ड्युटको रूपमा काम गर्छ, घर्षण इन्टरफेसबाट तातो तान्छ र यसलाई ट्यूब बडी मार्फत फैलाउँछ।

कार्बन फाइबरले ठोस स्नेहकको रूपमा पनि काम गर्दछ। PEEK ले माइक्रोस्कोपिक रूपमा लगाउँदा, यसले संभोगको सतहमा कार्बनको पातलो ट्राइबोलजिकल फिल्म छोड्छ, समयसँगै घर्षण गुणांकलाई कम गर्छ।

ग्लास फाइबरले ठीक उल्टो गर्छ। तिनीहरू थर्मल इन्सुलेटरहरू हुन्, जसको अर्थ घर्षण तातो सम्पर्क बिन्दुमा फसेर रहन्छ, भागको प्रभावकारी PV सीमा घटाउँछ। अझ खराब, खुला माइक्रोस्कोपिक गिलास फाइबरहरू स्यान्डपेपर जस्तै कार्य गर्दछ। डायनामिक लोड अन्तर्गत, GF30 ट्यूबले आक्रामक रूपमा स्कोर गर्नेछ र धातुको शाफ्टको विरुद्धमा सवारी गर्छ। स्थिर संरचनात्मक स्ट्यान्डअफहरूको लागि गिलास प्रयोग गर्नुहोस्। चल्ने कुनै पनि चीजको लागि कार्बन प्रयोग गर्नुहोस्।

एयरोस्पेस, चिकित्सा, र ऊर्जा वातावरणको लागि सामग्री चयन

ईन्जिनियरहरूले यी ट्युबहरूलाई वातावरणीय चरमको आधारमा निर्दिष्ट गर्छन् जसले मानक इन्जिनियरिङ प्लास्टिकहरू जस्तै डेलरीन वा नायलनलाई नष्ट गर्दछ।

एयरोस्पेस अनुप्रयोगहरूमा, तौल घटाउने सामग्री छनोट हुन्छ। एक मेसिन गरिएको कार्बन फाइबर ट्यूबले इन्धन प्रणाली, ड्रोन एयरफ्रेमहरू, र संरचनात्मक स्ट्यान्डअफहरूमा एल्युमिनियम र टाइटेनियमलाई प्रतिस्थापन गर्दछ। यसले आक्रामक उड्डयन तरल पदार्थ, हाइड्रोलिक तेल, र जेट इन्धनको प्रतिरोध गर्दा महत्त्वपूर्ण वजन घटाउँछ।

चिकित्सा क्षेत्रमा, चिकित्सा उपकरणहरूका लागि PEEK ट्यूबले उच्च-तापमान स्टीम अटोक्लेभमा सयौं चक्रहरू अपमानित, वार्पिङ वा आयामी स्थिरता गुमाउनु पर्दैन। कार्बनले भरिएको भेरियन्टहरूले सर्जिकल लक्ष्यीकरण गाइडहरू, एन्डोस्कोपिक ह्यान्डलहरू, र बाह्य फिक्सेसन कम्पोनेन्टहरूका लागि आवश्यक उच्च कठोरता प्रदान गर्दछ।

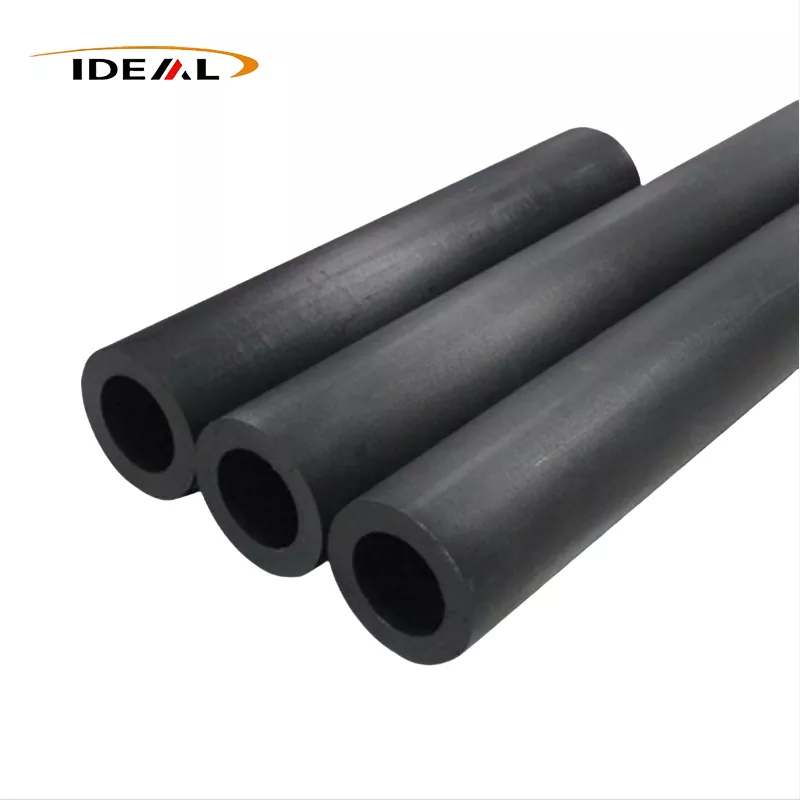

ऊर्जा र अपतटीय ड्रिलिंग अपरेसनहरू भर पर्छन्extruded कार्बन भरिएको PEEKडाउनहोल वायरलाइन लगिङ उपकरण र सेन्सर हाउसिङका लागि। सामाग्री खट्टा ग्यास (H2S), अत्यधिक हाइड्रोस्टेटिक दबाव, र 200 डिग्री सेल्सियस गहिरो भूमिगत परिवेश तापमान मा लगातार जोखिम बाँचेको छ।

एआई-संचालित दोष पत्ता लगाउने माध्यमबाट एयरोस्पेस-ग्रेड सहिष्णुताहरू प्राप्त गर्दै

भरिएको PEEK बाहिर निकाल्नु कुख्यात रूपमा गाह्रो छ। फाइबरहरू पग्लने चरणको दौडान क्लम्प गर्न सक्छन्, सुक्खा दागहरू, रालले भरिपूर्ण क्षेत्रहरू, वा ट्यूब पर्खाल भित्र लुकेका खाली ठाउँहरू सिर्जना गर्दछ। PEEK ट्यूब भित्तामा 1mm शून्यले गम्भीर तनाव केन्द्रकको रूपमा कार्य गर्दछ। चक्रीय लोडिङ वा उच्च हाइड्रोस्ट्याटिक दबाब अन्तर्गत, माइक्रो क्र्याकहरू यस शून्यबाट भाग पूर्ण रूपमा कातर नहुँदासम्म फैलिन्छन्। किनभने कार्बनले भरिएको PEEK पिच कालो र पूर्ण रूपमा अपारदर्शी छ, तपाईंले यी त्रुटिहरूको लागि भित्री रूपमा दृश्यात्मक रूपमा निरीक्षण गर्न सक्नुहुन्न।

संरचनात्मक अखण्डताको ग्यारेन्टी गर्न, शीर्ष-स्तरीय उत्पादनमा निर्भर हुन्छएआई-संचालित दोष पत्ता लगाउने। यो प्रक्रियाले मेसिन लर्निङ एल्गोरिदमसँग अल्ट्रासोनिक ध्वनिक स्क्यानिङ वा उन्नत एक्स-रे इमेजिङ जोड्छ। यसले माइक्रो-भोइडहरू, फाइबर एग्लोमेरेसन, र वास्तविक-समयमा एकाग्रता भिन्नताहरू पहिचान गर्दछ किनकि ट्यूबले एक्स्ट्रुजन डाइ छोड्छ। प्रणालीले भौतिक दोष आकारहरूमा ध्वनिक प्रतिबिम्बहरू तुरुन्तै नक्सा बनाउँछ, तिनीहरूलाई पठाउनु अघि ट्युबिङका सम्झौता गरिएका खण्डहरूलाई अस्वीकार गर्दै। यी आन्तरिक दोषहरू समात्दा अन्तिम मेसिन गरिएको ट्यूब पर्खाल फिल्डमा दबाबमा असफल हुने छैन भन्ने ग्यारेन्टी दिन्छ।

Extruded PEEK ट्यूबहरूको लागि आयाम र प्रमाणपत्रहरू निर्दिष्ट गर्दै

यदि अन्तिम ज्यामितिलाई धेरै पोस्ट-प्रोसेसिङ चाहिन्छ भने सही बहुलक मिश्रण निर्दिष्ट गर्नु बेकार छ। PEEK एक महँगो कच्चा माल हो। ठोस रड किन्न र यसको 80% चिप्समा मिसिन गर्दा तपाईंको परियोजनाको बजेट नष्ट हुन्छ र बहुमूल्य CNC मेसिन समय बर्बाद हुन्छ। नेट-आकारको ट्युबहरू सोर्सिङले उत्पादन लागत र सामग्रीको फोहोरमा ठूलो कटौती गर्छ।

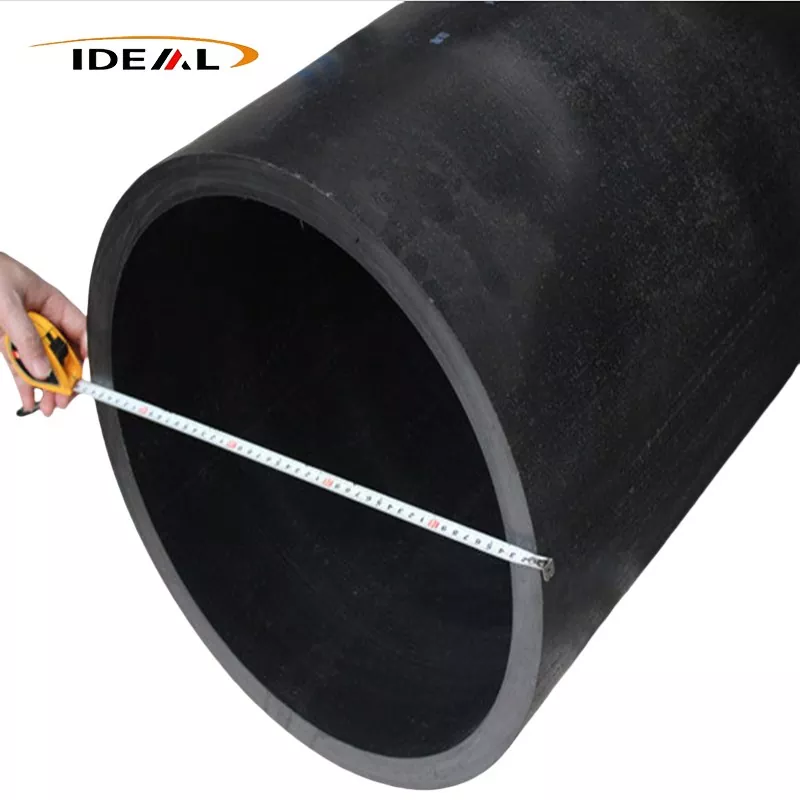

एक समर्पित कारखानाको रूपमा, गुआन्झाउ आइडियल प्लास्टिकले विशेष रूपमा उच्च-तापमान इन्जिनियरिङ प्लास्टिकहरूको लागि विशेष एक्सट्रुजन, इन्जेक्शन मोल्डिङ, र सीएनसी मेसिनिङ लाइनहरू सञ्चालन गर्दछ। उत्पादन गर्छन्कार्बन फाइबर भरिएको PEEK ट्यूबहरू10% देखि 40% सम्म कार्बन फिल दरहरू संग। यस सुविधाले भित्री र बाहिरी व्यास विशिष्टताहरूमा 15mm देखि 458mm सम्मको अनुकूलन आयामहरू ह्यान्डल गर्दै विशाल प्रोफाइलहरू निकाल्छ।

सबै सामग्रीहरू ISO9001 गुणस्तर व्यवस्थापनद्वारा समर्थित छन्, साथै REACH र RoHS प्रमाणपत्रहरू। यसले विश्वव्यापी एयरोस्पेस, चिकित्सा, र सटीक उत्पादन आपूर्ति श्रृंखलाहरूको लागि पूर्ण अनुपालन सुनिश्चित गर्दछ। सही कार्बन फिल रेटलाई नजिकको-नेट-आकार एक्सट्रुजनसँग मिलाएर, तपाईंले आफ्नो मेशिनिङ ओभरहेडलाई न्यूनतम गर्ने ज्यामितिमा डेलिभर गरी तपाईंले डिजाइन गर्नुभएको सही मेकानिकल गुणहरू प्राप्त गर्नुहुन्छ।
