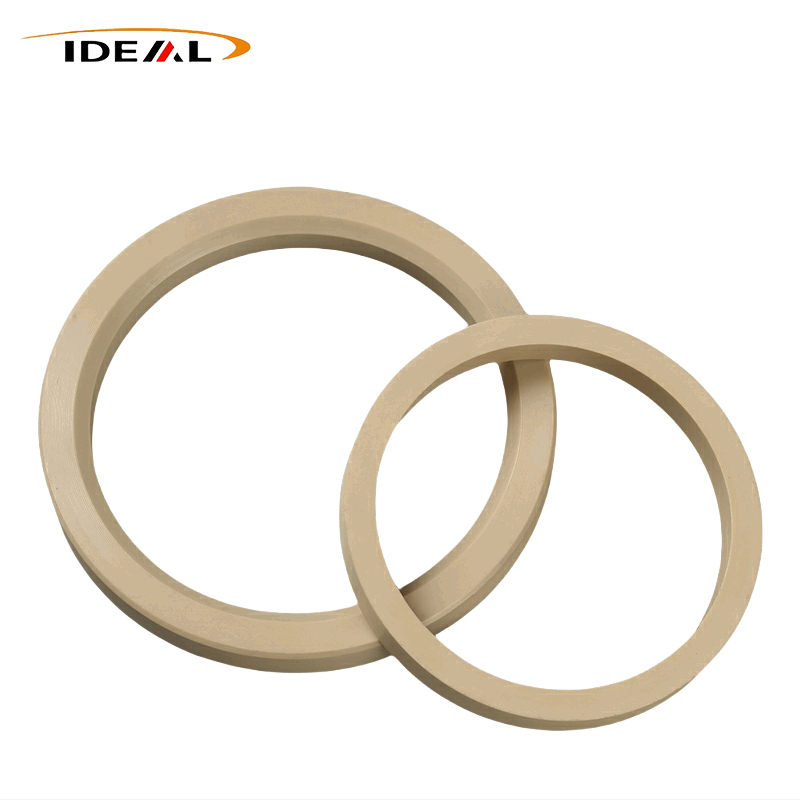

PEEK सील रिंगहरू

PEEK सील रिंगहरू द्वारा प्रस्ताव गरिएकोआदर्श प्लास्टिक कारखानाउच्च-प्रदर्शन कुंडलाकार सील र समर्थन घटकहरू polyetheretherketone आधार सामग्रीबाट निर्मित छन्। ग्राहकहरूले सामान्यतया तिनीहरूलाई गाईड रिंगहरू, समर्थन घण्टीहरू र एन्टी-एक्सट्रुजन ब्याक-अप रिंगहरूको रूपमा प्रयोग गर्छन्, जुन दुबै गतिशील र स्थिर सीलिंग ग्रूभहरूमा पूर्ण रूपमा फिट हुन्छन्।

यी कुण्डलीय कम्पोनेन्टहरूले एकैचोटि धेरै व्यावहारिक उद्देश्यहरू पूरा गर्छन्: मार्गनिर्देशन गति, घर्षण पहिरनको प्रतिरोध गर्ने, संरचनात्मक भारहरू वहन गर्ने र सिल एक्सट्रुसन रोक्न। ध्यान दिनुपर्ने एउटा मुख्य विवरण: लगभग सबै स्ट्यान्डअलोन पोलिथेरेथेरकेटोन सीलिङ रिंगहरूमा रबरमा निहित लोचदार गुणहरू छैनन्। उचित सील प्रदर्शनको लागि, तिनीहरू सहायक लोचदार भागहरूसँग मेल खानुपर्छ।

PTFE र नायलॉन सीलिङ रिंगहरू विरुद्ध सेट गर्दा, PEEK विकल्पहरूले चरम काम गर्ने अवस्थाहरूमा रिसाउनको लागि धेरै बलियो प्रतिरोध प्रदान गर्दछ: उच्च गर्मी, उच्च दबाव र संक्षारक रासायनिक तरल पदार्थ। तिनीहरू प्रभावकारी रूपमा चिसो प्रवाह विरूपण, आयामी शिफ्ट र समयपूर्व ब्रेकडाउन सहित परम्परागत सीलहरूसँग देखिएका आवर्ती औद्योगिक दुखाइ बिन्दुहरू समाधान गर्छन्। यी भरपर्दो विशेषताहरूको लागि धन्यवाद, तिनीहरू व्यापक रूपमा धेरै क्षेत्रहरूमा प्रीमियम औद्योगिक उपकरणहरूको लागि सील विधानसभाहरूमा एकीकृत छन्।

वास्तविक-विश्व सञ्चालनमा, Polyetheretherketone सिलिङ रिङहरूले तातो, घर्षण र क्रिप विरूपणको सामना गर्ने कठोर स्लाइडिङ सतहहरूको रूपमा मात्र कार्य गर्दछ। प्रभावकारी सीलको लागि आवश्यक सबै कम्प्रेसिभ प्रिलोडहरू बाह्य लोचदार हार्डवेयरबाट आउँछन्, जस्तै ओ-रिंगहरू र धातु ऊर्जावान स्प्रिंगहरू। यो कोर भिन्नताले ठोस रबर सील रिंगहरूबाट मौलिक रूपमा अलग Polyetheretherketone सील रिंगहरू सेट गर्दछ।

संरचनात्मक डिजाइन द्वारा वर्गीकरण

PEEK ब्याक-अप रिंगहरू

उच्च-दबाव वातावरणमा, लोचदार सील रिंगहरू सजिलैसँग तरल मिडियाद्वारा सील ग्रूभहरू भित्र साना असेंबली खाली ठाउँहरूमा जबरजस्ती गरिन्छ। यो निरन्तर निचोडले अन्ततः इलास्टोमर को कतरनी फुट्ने कारण हुनेछ।

कडा बाधाको रूपमा स्थापना गरिएको, PEEK ब्याक-अप रिंगहरूले O-Ringsहरूलाई क्लियरेन्सहरूमा बाहिर निकाल्नबाट रोक्छ। यो सेटअपले सम्पूर्ण सीलिंग प्रणालीको समग्र दबाव मूल्याङ्कन बढाउँछ र जोडी ओ-रिंगहरूको सेवा जीवनलाई धेरै विस्तार गर्दछ।

PEEK गाइड रिंगहरू / प्रतिरोधी समर्थन रिंगहरू लगाउनुहोस्

पारस्परिक वा रोटरी आन्दोलनको लागि पिस्टन र पिस्टन रडहरूमा फिट गरिएको, यी रिंगहरूले पार्श्व भारहरू अवशोषित गर्छन् र सही अक्षीय पङ्क्तिबद्धता कायम राख्छन्। तिनीहरूले मेकानिकल कम्पोनेन्टहरू बीचको सीधा धातु-देखि-धातु सम्पर्क रोक्छन्, उपकरण सञ्चालनको क्रममा उत्पन्न हुने रेडियल डिफ्लेक्शन अफसेट गर्छन्, र असमान साइड लोडहरूद्वारा ट्रिगर हुने क्षतिबाट आन्तरिक सील तत्वहरूलाई जोगाउँछन्।

उत्पादन निर्दिष्टीकरण

उत्पादन प्रदर्शन

गतिशील रोटरी र पारस्परिक सील बिन्दुहरूको लागि ईन्जिनियर गरिएको, पोलीथेरेथेरकेटोन सील रिंगहरू अस्थिर दबाव र तापमानको बीचमा स्थिर आयामहरू कायम राख्छन्। बिल्ट-इन एन्टी-क्रिप र एन्टी-कोल्ड-फ्लो गुणहरूले चक्रीय आन्दोलनको समयमा स्थायी आकार विकृतिलाई रोक्छ। अन्तर्निहित कम घर्षण लक्षणहरूको साथ, तिनीहरू बारम्बार मेकानिकल प्रभावको सामना गर्छन् र लगातार पहिरन प्रतिरोध प्रदान गर्छन्।

लचिलो रबर सीलहरूको विपरीत जुन लोचदार रिबाउन्डमा निर्भर हुन्छ, PEEK सील रिंगहरूले उच्च संरचनात्मक कठोरता सुविधा दिन्छ, गतिशील मेकानिकल सील संरचनाहरूको लागि सटीक स्थिति समर्थन गर्दछ।

1. लगातार सील इन्टरफेस

निरन्तर वैकल्पिक भार र तापमान स्विंग अन्तर्गत, सामग्री स्थायी विरूपणबाट बच्न। यसले लामो अपरेटिङ चक्रहरूमा सील इन्टरफेसहरू राम्रोसँग फिट राख्छ, घुमाउने शाफ्टहरू र रैखिक गति सीलिंग असेंबलीहरूको लागि आदर्श।

2. घटाइएको गतिशील पहिरन

प्राकृतिक कम घर्षण विशेषताहरूले मिलन हार्डवेयरमा पहिरन कम गर्छ। बारम्बार सापेक्ष आन्दोलनको साथ उपकरणहरूको लागि, यी सील रिंगहरूले कण उत्पादन काट्छन् र स्वचालन र चिकित्सा उपकरणहरूमा सामान्य तेल-रहित काम गर्ने अवस्थाहरू समायोजन गर्छन्।

3. हल्का रासायनिक मिडिया को प्रतिरोध

PEEK ले हाइड्रोलिक मिडिया, तरल पदार्थ काट्ने र हल्का संक्षारक समाधानहरूसँग सम्पर्क गर्दा स्थिर भौतिक रूप कायम राख्छ। ह्रास र सूजन विरलै गैर-अक्सिडाइजिंग रासायनिक एजेन्टहरू द्वारा ट्रिगर गरिन्छ, तरल पदार्थ नियन्त्रण उपकरणहरू मध्यम आक्रामक वातावरणमा सञ्चालन हुन्छ।

कम्पोजिट PEEK स्लाइडिङ रिंगहरू

यी स्लाइडिङ तत्वहरू Stepseals र Glyd Rings सहित संयुक्त सील कन्फिगरेसनहरूको लागि ईन्जिनियर गरिएको छ, र सधैं O-ring elastomers सँग जोडी काम गर्दछ।

ओ-रिङहरूले एकरूप पूर्व-तनाव बल आपूर्ति गर्दछ, जबकि PEEK स्लाइडिङ सतहहरूले सीधा प्रक्रिया तरल पदार्थ र घर्षण समकक्षहरूलाई सम्पर्क गर्दछ। तिनीहरू स्लाइडिंग पहिरन प्रतिरोध र तरल पदार्थ नियन्त्रणको चार्ज लिन्छन्। त्यस्ता उत्पादनहरू उच्च-दबाव पारस्परिक हाइड्रोलिक सिलिन्डरहरू र रोटरी सीलिंग असेंब्लीहरूमा व्यापक रूपमा लागू हुन्छन्।

सञ्चालन सिद्धान्तहरू

1. स्थिर सील संयन्त्र

एकपटक तोकिएको खाँचो भित्र फिट गरिसकेपछि, लोचदार कम्पोनेन्टहरू (अधिकांश अवस्थामा ओ-रिङहरू) संकुचित हुन्छन् र रेडियल प्रीलोड बल उत्पादन गर्छन्। यो स्थिर बलले PEEK सीलिंग रिंगलाई मिलन सील सतह, या त बाहिरी शाफ्ट सतह वा भित्री सिलिन्डर भित्ताको बिरूद्ध दृढतापूर्वक थिच्दछ।

सटीक रूपमा मेसिन गरिएको अन्तिम अनुहारहरूको साथ, PEEK रिंगहरू माइक्रोस्कोपिक खाली ठाउँहरू भर्न र तरल पदार्थ चुहावट रोक्नको लागि नजिकबाट फिट हुन्छन्। आन्तरिक मध्यम दबाव बढ्दै जाँदा, सील रिंगमा ठूलो कम्प्रेसन प्रयोग गरिन्छ। मिल्दो सतहहरू बीचको सम्पर्क दबाब तदनुसार बढ्छ, दबाब-सक्रिय आत्म-कसाउने सील प्रदर्शन सक्षम पार्दै।

२. डायनामिक सीलिङ मेकानिज्म (रिसिप्रोकेटिङ र रोटरी मोशन)

लोचदार भागहरूले निरन्तर स्थिर प्रीलोड प्रेशर आउटपुट गर्दछ, PEEK सिलिङ रिंगलाई सधैं चलिरहेको संभोग सतहहरूमा कडाईका साथ पालन गर्दछ।

प्रणाली फ्लुइड दबाबले प्रत्येक PEEK औंठीको पछाडिको भागमा कार्य गर्दछ। यसले सम्पर्क विशिष्ट दबाब बढाउनको लागि सील ओठलाई बाहिर धकेल्छ, यसरी दिगो आत्म-कसाउने सील प्रभाव बनाउँछ।

3. वसन्त-उर्जित PEEK सील रिंगहरूको कार्य सिद्धान्त

U-आकारको PEEK स्लाइडिङ शेलले भित्र धातुको उर्जायुक्त वसन्तलाई घेर्छ। स्थापना भएपछि, कम्प्रेस गरिएको वसन्तले PEEK स्लाइडिङ रिङ खोल्नको लागि बाहिरी रूपमा विस्तार गर्दछ, सीलको लागि प्रारम्भिक सम्पर्क प्रिलोड निर्माण गर्दछ।

लामो समयसम्म दौडिएपछि तापक्रमको उतारचढाव र थोरै अप्ठ्यारो पहिरन आउनेछ। आयामी भिन्नताहरूको लागि क्षतिपूर्ति गर्न आन्तरिक वसन्त बिस्तारै रिबाउन्ड हुन्छ, र स्थिर सील सम्पर्क दबाब सम्पूर्ण सेवा चक्रमा कायम राख्न सकिन्छ।

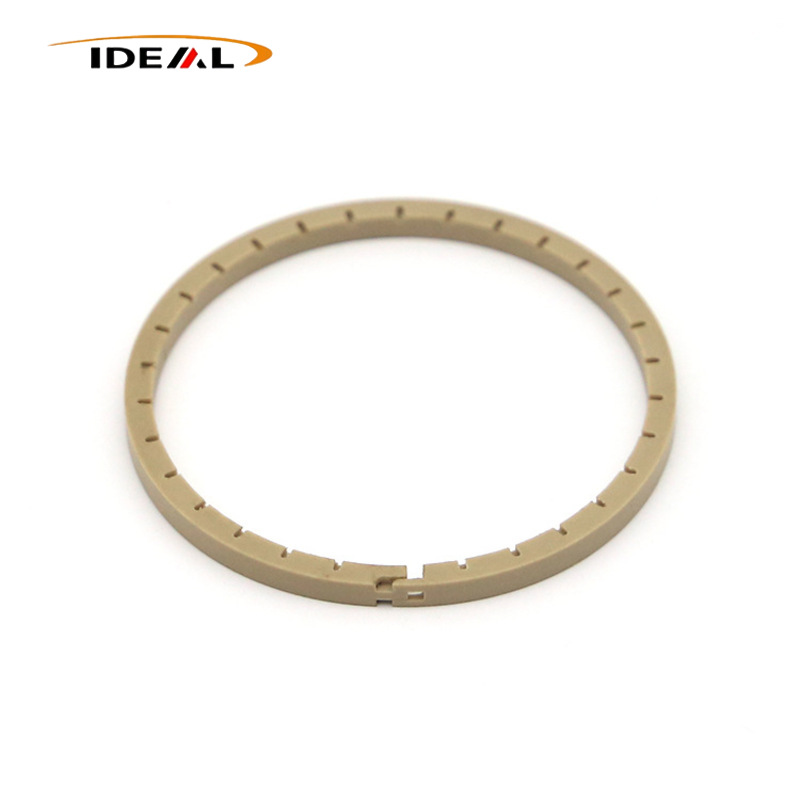

4. स्प्लिट नोच PEEK सील रिंगहरूको संयन्त्र

स्प्लिट कटहरू सील ग्रूभहरूमा स्थापनालाई सरल बनाउनको लागि विशेष रूपमा डिजाइन गरिएको हो।

सर्पिल निशानहरू:एसेम्बली र कम्प्रेसन पछि, सर्पिल कटका दुई पक्षहरू एकअर्काको बिरूद्ध शिफ्ट हुन्छन् र पूर्ण रूपमा बन्द हुन्छन्। चुहावट मार्गहरू धेरै हदसम्म हटाइएका छन्, यस डिजाइनलाई उच्च-दबाव परिदृश्यहरूको लागि उपयुक्त बनाउँदै लगभग शून्य तरल पदार्थ चुहावट चाहिन्छ।

सीधा कटौती र सरल कोण कटौती:मिनेट चुहावट अंतर स्थापना पछि निशान स्थिति मा रहन्छ। यी शैलीहरू कुल शून्य चुहावटको माग गर्दै उच्च-दबाव गतिशील सीलको लागि लागू हुँदैनन्।

यस कारणका लागि, सर्पिल स्प्लिट रिंगहरू वा ठोस एक-टुक्रा अनस्लिट रिंगहरू उच्च-दबाव गतिशील सीलिंग अनुप्रयोगहरूको लागि शीर्ष विकल्प रहन्छन्।

आवेदन परिदृश्यहरू

क्रिप प्रतिरोध, थर्मल स्थिरता, रासायनिक जडता र घर्षण प्रतिरोध को संयुक्त शक्ति को लागी धन्यवाद, Polyetheretherketone सील घण्टीहरु लाई उच्च गर्मी, तीव्र दबाब, संक्षारक परिवेश र अल्ट्रा-स्वच्छ काम गर्ने वातावरण अन्तर्गत संचालित प्रिमियम औद्योगिक मेसिनरी को लागी व्यापक रूपमा तैनात गरिएको छ।

हाइड्रोलिक तरल उपकरण

उच्च-दबाव हाइड्रोलिक सिलिन्डरहरू, सर्वो भल्भहरू र भल्भ मेनिफोल्डहरू समर्थन रिंगहरू वा ब्याक-अप घण्टीहरूको रूपमा सीलिंग ग्रूभहरूमा लागू गरियो। तिनीहरूले प्रभावकारी रूपमा उच्च तरल पदार्थको दबाबको कारणले निकासी रोक्छ र मेल खाने सील कम्पोनेन्टहरूको सेवा चक्रलाई लम्ब्याउँछ। द्विदिशात्मक दबाव अवस्थाहरूको लागि, यी रिंगहरू सील विधानसभाको दुबै छेउमा स्थापना गर्न सकिन्छ।

डाउनहोल तेल र ग्यास हार्डवेयर

सामान्यतया डाउनहोल उपकरणहरू र वेलहेड सील विधानसभाहरूमा फिट हुन्छ। चरम गर्मी, उच्च दबाव र संक्षारक तेल-ग्यास मिडिया डाउनहोलको सामना गर्दै, तिनीहरूको बलियो एन्टी-क्रिप क्षमताले स्थिर दीर्घकालीन सञ्चालनको ग्यारेन्टी दिन्छ। ठोस गैर-विभाजित एकीकृत घण्टीहरू अति-उच्च-दबाव सेवा अवस्थाहरूको लागि कडा रूपमा सिफारिस गरिन्छ।

अर्धचालक प्रशोधन उपकरण

भ्याकुम च्याम्बर र प्रक्रिया ग्याँस पाइपलाइन भल्भ मा प्रयोग। FFKM/O-Ring सिलहरूको सुरक्षा गर्ने अल्ट्रा-लो आउटग्यासिङको लागि यहाँ भर्जिन PEEK ग्रेड अनिवार्य छ। कार्बनले भरिएको PEEK भेरियन्टहरू त्यस्ता अनुप्रयोगहरूको लागि पूर्ण रूपमा निषेधित छन्।

रासायनिक तरल पदार्थ प्रशोधन उपकरण

रिएक्टर कनेक्टरहरू र उच्च-दबाव फिल्टर पाइपलाइनहरूमा स्थापित। यी घण्टीहरूले एसिड, क्षार र विविध जैविक विलायकहरूको सम्पर्कमा हुँदा स्थिर प्रदर्शन कायम राख्छन्।

नयाँ ऊर्जा क्षेत्र

हाइड्रोजन ऊर्जा भल्भ र ऊर्जा भण्डारण परीक्षण उपकरणहरूमा उच्च-दबाव तरल पदार्थ सीलको लागि उपयुक्त।

एयरोस्पेस र प्रेसिजन चिकित्सा उपकरण

फराकिलो तापक्रम दायरा र बारम्बार नसबंदी चक्रहरूमा पर्दा फ्लुइड भल्भ एसेम्बलीहरूका लागि आदर्श हो जसले कडा सफाई मापदण्डहरूको माग गर्दछ।

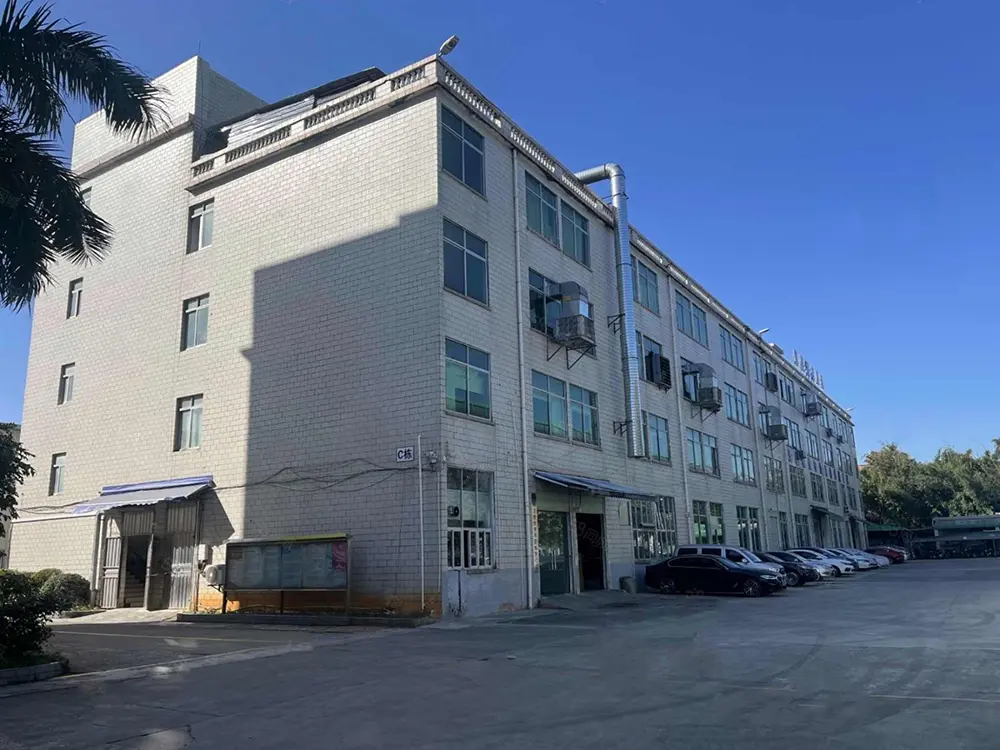

कारखाना परिचय

1. हाम्रो मूल स्थिति

- महत्वपूर्ण औद्योगिक उपकरणहरूको लागि उच्च प्रदर्शन PEEK सील रिंगहरूमा केन्द्रित

- अनुकूलन डिजाइन र स्थिर जन उत्पादन मा विशेष

- लक्ष्य: सील विफलताहरू समाधान गर्नुहोस् जुन मानक उत्पादनहरूले समाधान गर्न सक्दैन

2. हामीले ग्राहकहरूको लागि समाधान गर्ने समस्याहरू

- उच्च दबाबमा सिलहरू बाहिर निकाल्नुहोस् वा भाँच्नुहोस्

- उच्च तापमानमा विकृत, ताना वा चुहावट

- रासायनिक तरल पदार्थमा कुर्नु वा फुल्नु

- पारस्परिक / घुमाउने गतिमा छिट्टै लुगा लगाउनुहोस्

- आयाम विसंगतिले विधानसभा विफलता निम्त्याउँछ

- अनियोजित डाउनटाइम र उच्च मर्मत लागत

3. किन हाम्रो PEEK सिलहरूले राम्रो प्रदर्शन गर्दछ

- हामी अवशिष्ट तनाव, समतलता र क्रिस्टलाइजेशन संकुचन नियन्त्रण गर्छौं - मुख्य कारकहरू प्रायः आपूर्तिकर्ताहरूले बेवास्ता गरेका छन्

- हाम्रो सिलहरू उच्च तापक्रम र उच्च दबावमा स्थिर रहन्छन्

- कुनै द्रुत विकृति छैन, कुनै चुहावट छैन, संभोग सतहहरूमा कुनै खरोंच छैन

- लामो सेवा जीवन र कम मर्मत अवरोधहरू

4. उत्पादन र गुणस्तर नियन्त्रण

- दुई भरपर्दो प्रक्रियाहरू: सटीक सीएनसी मेसिन र सटीक इंजेक्शन मोल्डिंग

- आयामहरू स्थिर गर्न सबै PEEK सिलहरूको लागि अनिवार्य एनेलिङ

- सामग्रीबाट समाप्त उत्पादनमा पूर्ण-प्रक्रिया गुणस्तर नियन्त्रण

- वितरण अघि 100% दृश्य र आयामी निरीक्षण

5. सामग्री र प्रदर्शन लाभहरू

- यसका लागि अनुकूलन योग्य सामग्री सूत्रहरू:

 - प्रतिरोध लगाउने

 - जंग प्रतिरोध

 - इन्सुलेशन प्रदर्शन

- गतिशील काम गर्ने अवस्थाहरूमा स्थिर (रोटरी / पारस्परिक)

- उत्कृष्ट रासायनिक अनुकूलता र संरचनात्मक स्थिरता

6. मुख्य अनुप्रयोगहरू

- हाइड्रोलिक प्रणाली

- स्वचालित उत्पादन उपकरण

- चिकित्सा तरल पदार्थ नियन्त्रण मेसिनरी

- विश्वव्यापी परिशुद्धता उपकरण र औद्योगिक स्वचालन

7. हाम्रो शक्ति

- व्यावसायिक ईन्जिनियरिङ् प्लास्टिक सील घटक निर्माता

- परिपक्व PEEK प्रशोधन अनुभव

- स्थिर गुणस्तर, भरपर्दो वितरण, विश्वव्यापी सेवा

- उच्च प्रदर्शन छापहरू आवश्यक औद्योगिक ग्राहकहरूको लागि दीर्घकालीन साझेदार

बारम्बार सोधिने प्रश्नहरू

Q1: के PEEK (Polyether Ether Ketone) को सील गर्ने घण्टीहरू PEEK सामग्रीको प्राकृतिक लोचमा भर पर्छन्?

A1: होइन। PEEK ले कुनै पनि लोचको साथ उच्च कठोरताको गर्व गर्दछ। कडा सील गर्न आवश्यक सबै कम्प्रेसिभ प्रिलोडहरू ओ-रिंगहरू वा मेटल इनर्जाइज्ड स्प्रिंगहरू द्वारा डेलिभर गरिन्छ। PEEK ले एक टिकाऊ स्लाइडिङ सतहको रूपमा मात्र काम गर्दछ जसले पहिरन र रासायनिक क्षरणको प्रतिरोध गर्दछ।

Q2: के PEEK प्लास्टिक सील रिंगहरूको सील प्रदर्शन कार्य दबाव बढ्दै जाँदा सुधार गरिरहन्छ?

A2: उचित दबाब दायरा भित्र, आत्म-कसाउने संयन्त्रले सम्पर्क दबाब बढाउँछ र सील प्रभावहरू बढाउँछ। एकपटक दबाबले मूल्याङ्कन गरिएको थ्रेसहोल्ड नाघेको छ, सिलहरू बाहिर निकालिनेछन् र ठीकसँग फिट ब्याक-अप रिंगहरू बिना नै क्षतिग्रस्त हुनेछन्, जसले तुरुन्तै कुल सील विफलता निम्त्याउँछ।

Q3: प्रभावकारी सील प्राप्त गर्न उत्पादनले स्वतन्त्र रूपमा काम गर्न सक्छ?

A3: धेरै सञ्चालन अवस्थाहरूमा, तिनीहरूले कठोर समर्थन र सुरक्षा घटक रूपमा कार्य गर्दछ। आन्तरिक लोचको अभावमा, तिनीहरू पूर्ण सील प्रणाली बनाउनको लागि ओ-रिंगहरू जस्ता लोचदार सिलहरूसँगै भेला हुनुपर्दछ।

Q4: के कार्बन फाइबर भरिएको PEEK सील रिंगहरू अर्धचालक उपकरणहरूको लागि स्वीकार्य छन्?

A4: सबै सल्लाह दिइएन। कार्बन फिलरहरूले बाहिर निस्कने र कण प्रदूषणको जोखिम बोक्छ। अर्धचालक उत्पादन वातावरणको लागि मात्र शुद्ध भरिएको PEEK सामग्रीलाई अनुमति छ।
