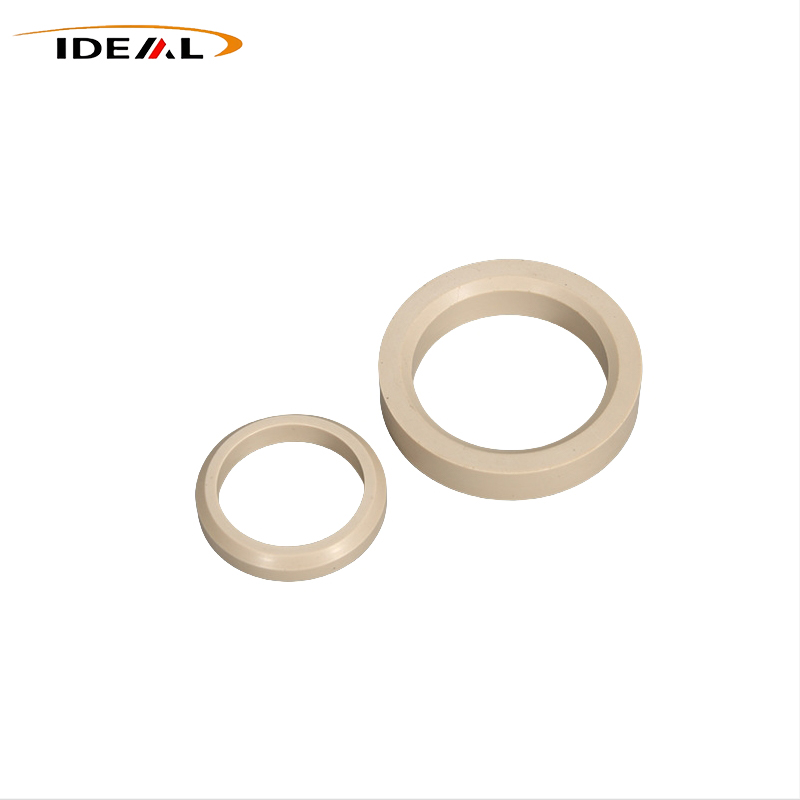

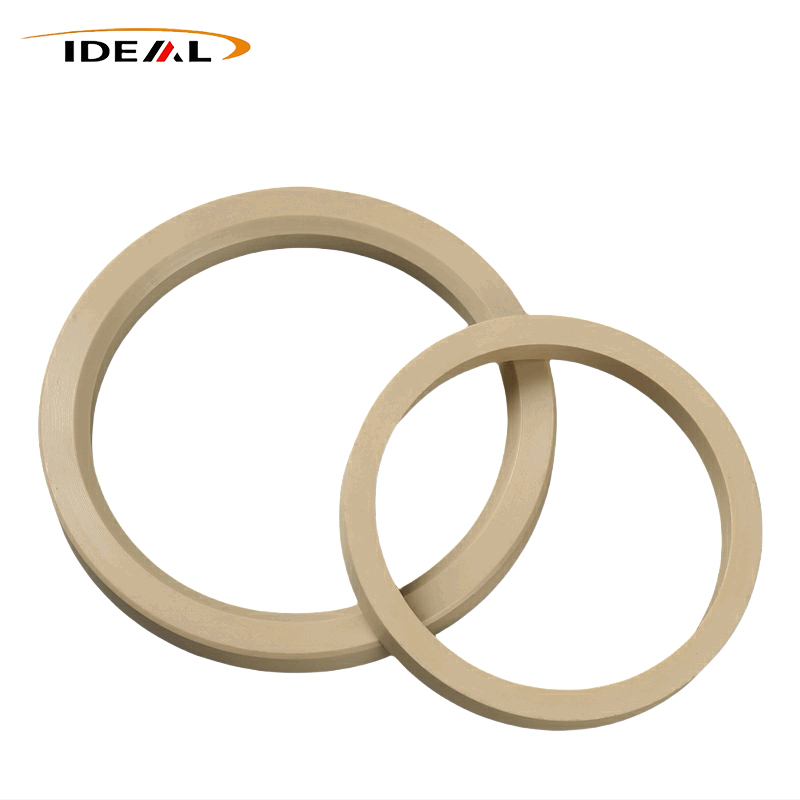

PEEK ब्याक-अप रिंगहरू

आदर्श प्लास्टिकएक PEEK ब्याक-अप रिंग निर्माता हो। उत्पादनहरू कडा सहायक सुरक्षात्मक कम्पोनेन्टहरू हुन् जुन विशेष रूपमा उच्च-दबाव सील प्रणालीहरूको लागि डिजाइन गरिएको हो। तिनीहरू सधैं स्वतन्त्र रूपमा काम गर्नुको सट्टा लोचदार ओ-रिंगहरूसँग भेला हुन्छन्। कडा सुरक्षात्मक बाधाको रूपमा, तिनीहरूले प्रभावकारी रूपमा ओ-रिंगहरूलाई अत्यधिक दबाबमा एसेम्बली ग्यापहरूमा निचोड हुनबाट रोक्छन्, कतरनी क्षति र सील विफलताबाट बच्न। यसले महत्त्वपूर्ण रूपमा दबाव प्रतिरोध स्तर र पूर्ण सील विधानसभाको समग्र सेवा जीवन सुधार गर्दछ, तिनीहरूलाई उच्च-अन्त औद्योगिक सटीक सील उपकरणहरूको लागि आवश्यक सामानहरू बनाउँछ।

कार्य सिद्धान्त र मिल्दो नियम

1 स्वतन्त्र कार्यात्मक विभाजन

२ मिल्दो O-Ring सामाग्री

• परम्परागत काम गर्ने अवस्थाहरू: NBR, EPDM र सामान्य रबर ओ-रिंगहरूसँग मिलाइएको
• उच्च दबाव र रासायनिक क्षरण अवस्था: FKM वा FFKM O-Rings लाई प्राथमिकता दिनुहोस्
• नरम रबर सिलहरू (FFKM / सिलिकन): तिनीहरू अनिवार्य छन्, किनकि यी सामग्रीहरूमा कमजोर एन्टी-एक्सट्रुजन क्षमता छ र दबाबमा सजिलै क्षतिग्रस्त हुन्छ।

3 स्थापना दिशानिर्देशहरू

• एकतर्फी दबाब: O-Ring को उच्च-दबाव पक्षमा एकल PEEK ब्याक-अप रिंग स्थापना गर्नुहोस्।
• द्वि-दिशात्मक दबाब: डबल-पक्षीय सुरक्षाको लागि O-Ring को प्रत्येक छेउमा एक ब्याक-अप रिंग स्थापना गर्नुहोस्।
• कम-चापको सामान्य परिदृश्यहरू: धेरै ब्याक-अप रिंगहरू स्ट्याक गर्न सिफारिस गरिँदैन, जसले एसेम्बली घर्षण बढाउनेछ र स्थापना जामको कारण बनाउँछ।

संरचनात्मक डिजाइन र आयामी सुविधाहरू

• आयामी सहिष्णुता डिजाइन: भित्री व्यास शाफ्ट व्यास भन्दा थोरै ठूलो छ; बाहिरी व्यास गुफा बोर भन्दा थोरै सानो छ, जाम वा दीर्घकालीन घर्षण बिना चिकनी ग्रूभ फिटिंग सुनिश्चित गर्दै।
• किनारा प्रशोधन: भित्री र बाहिरी किनाराहरू तीखा कुनाहरू हटाउन, एसेम्बलीको समयमा ओ-रिंग स्क्र्याचिंग रोक्न र टाँसिने समस्याहरू कम गर्न च्याम्फर गरिएको छ।

सामान्य संरचनात्मक प्रकारहरू

• ठोस अन्तहीन घण्टीहरू: उच्चतम कठोरता र विरूपण प्रतिरोध, अल्ट्रा-उच्च दबाव काम गर्ने अवस्थाहरूको लागि उपयुक्त
• बायस-कट स्प्लिट रिंगहरू: साइटमा स्थापना गर्न र छुट्याउन सजिलो, बारम्बार मर्मत आवश्यक पर्ने उपकरणहरूको लागि आदर्श
• चरणबद्ध ब्याक-अप घण्टीहरू: गैर-मानक ग्रूभ र व्यक्तिगत सील परिदृश्यहरूको लागि अनुकूलन विशेष संरचना

निर्माण प्रक्रिया र प्रक्रिया नियन्त्रण

1 सामान्य उत्पादन दोष र कारणहरू

• वारपेज र खराब समतलता: अत्यधिक सीएनसी काट्ने गर्मी, कठोर क्ल्याम्पिङ विरूपण, वा अस्थिर इन्जेक्शन प्याकिङ दबाब र द्रुत कूलिंगको कारणले गर्दा
• आयामी सहिष्णुता बाहिर: पहिरिएको काटन उपकरण, दोषपूर्ण फिक्स्चर, वा मोल्डिंग को समयमा अपर्याप्त संकुचन क्षतिपूर्ति को परिणाम
• ओभ्यालिटी र खराब सर्कुलरिटी: पातलो पर्खालको वर्कपीसको क्ल्याम्पिंग विरूपण, डिमोल्डिङ टोर्सन, वा असमान मोल्ड कूलिंग द्वारा उत्पन्न।

2 प्रक्रिया अनुकूलन समाधानहरू

• सीएनसी मेसिन अप्टिमाइजेसन: व्यावसायिक कार्बाइड काट्ने उपकरणहरू अपनाउनुहोस्, तातो काट्न नियन्त्रण गर्न फिड दर घटाउनुहोस्, र पातलो-भित्ता क्ल्याम्पिंग विकृतिबाट बच्न अनुकूलित लचिलो फिक्स्चरहरू प्रयोग गर्नुहोस्।
• इंजेक्शन मोल्डिंग अनुकूलन: ठीक पिघल तापमान, मोल्ड तापमान र प्याकिंग दबाव स्थिर; ग्रेडेड ढिलो कूलिङ अपनाउनुहोस् र अवशिष्ट तनाव कम गर्न द्रुत पानी चिसोलाई निषेध गर्नुहोस्

3 प्रक्रिया आवेदन परिदृश्यहरू

• प्रेसिजन सीएनसी मेसिन: प्रोटोटाइप नमूनाहरू, सानो ब्याच अनुकूलन, गैर-मानक आकारहरू र विभाजित ब्याक-अप रिंगहरूका लागि उपयुक्त। सीएनसी ठोस घण्टीहरू उच्च-दबाव उपकरणहरूको लागि पहिलो विकल्प हुन्, प्रभावकारी रूपमा मोल्डेड उत्पादनहरूको वेल्ड लाइन दोषहरू बेवास्ता गर्दै।
• उच्च-तापमान इंजेक्शन मोल्डिंग: उच्च उत्पादन दक्षता र स्थिर ब्याच स्थिरताको साथ, मानक ठोस रिंगहरूको ठूलो उत्पादनको लागि उपयुक्त

कोर रिमाइन्डर: उत्पादन प्रक्रियाको बावजुद, चरम काम गर्ने वातावरणमा Polyetheretherketone ब्याक-अप रिंगहरूको दीर्घकालीन आयामी स्थिरता र विरोधी वार्पिङ प्रदर्शन सुनिश्चित गर्न तनाव-राहत एनिलिङ आवश्यक छ।

उत्पादन गुणहरू

यी घण्टीहरूले विशेष रूपमा उच्च-दबाव सील प्रबन्धहरूको लागि डिजाइन गरिएको कठोर एन्टि-एक्सट्रुजन सुदृढीकरण इन्सर्टहरूको रूपमा कार्य गर्दछ। तिनीहरूले PEEK पोलिमरको असाधारण भौतिक फाइदाहरूको लाभ उठाउँछन् प्राथमिक लोचदार सिलहरू जस्तै O-rings लाई एक्स्ट्रुजन क्षतिबाट जोगाउन।

1. चरम भार अन्तर्गत एन्टी-एक्सट्रुजन संरक्षण

PEEK ले उत्कृष्ट एंटी-क्रिप प्रदर्शन प्रदर्शन गर्दछ। स्थायी विरूपण भारी कम्प्रेसन अन्तर्गत शायदै हुन्छ। उच्च तापक्रमसँग जोडिएको चरम दबाबमा पनि, रिंगहरूले ज्यामिति कायम राख्छन् र ओ-रिंगहरूलाई निरन्तर ढाल्छन्, विस्तारित चक्रहरूमा भरपर्दो एन्टी-एक्सट्रुजन प्रदर्शनलाई कायम राख्छन्।

2. अनुमानित थर्मल स्थिरता

उच्च र निम्न तापक्रमको बीचमा बारम्बार परिवर्तनहरूको सामना गर्दै, पोलीथेरेथेरकेटोन ब्याक-अप रिङहरूले स्पष्ट विरूपण बिना स्थिर थर्मल विस्तार व्यवहार सुविधा दिन्छ। सामग्री कम तापक्रममा नरम रहन्छ र सम्पूर्ण सील विधानसभा कार्यात्मक राख्नको लागि तातो अन्तर्गत नरम प्रतिरोध गर्दछ।

3. नमी-मुक्त आयामी स्थिरता

बलियो संरचनात्मक कठोरताले भरपर्दो कम्प्रेसन प्रतिरोध प्रदान गर्दछ। नायलन विकल्पहरू भन्दा फरक, PEEK ले नगण्य आर्द्रता अवशोषित गर्दछ। पानीको सम्पर्कले सूजनलाई ट्रिगर गर्दैन, त्यसैले एसेम्बली जामिङ र आयामी विचलन जोखिमहरू पूर्ण रूपमा हटाइन्छ।

४. मोशन सिलका लागि कम घर्षण सतह

अन्तर्निहित ठोस स्व-लुब्रिकेशनले कम घर्षण गुणांक ल्याउँछ। पारस्परिक र रोटरी सीलिंग प्रणालीहरूको लागि, ब्याक-अप रिंग, ओ-रिंग र धातु ग्रूभ बीच घर्षण कम रहन्छ। अतिरिक्त ग्रीस अनावश्यक छ, सफा तेल-रहित उत्पादन वातावरणसँग मेल खान्छ।

5. उच्च पल्स दबाव प्रतिरोध

बलियो मेकानिकल बलले PEEK लाई चक्रीय दबाव वृद्धि र आवर्ती प्रभाव भारहरू सहन सक्षम बनाउँछ। क्र्याक गठन र फ्र्याक्चर विरलै लगातार उच्च-दबाव पल्स अन्तर्गत हुन्छ, जसले तिनीहरूलाई हाइड्रोलिक सिलिन्डर र पल्स-प्रेसर मेसिनरीहरूको लागि उपयुक्त बनाउँछ।

आवेदन परिदृश्यहरू

उच्च-दबाव सील संरचनाहरूको लागि मिल्दो सुरक्षात्मक सामानहरूको रूपमा, यी रिंगहरू मुख्य रूपमा तीव्र दबाबमा एक्स्ट्रुजनले ट्रिगर गरिएको ओ-रिंग क्षतिलाई समाधान गर्न इन्जिनियर गरिएको छ। तिनीहरूले उच्च गर्मी, चरम दबाब, रासायनिक क्षरण र वैकल्पिक दबाव भारहरू - सर्तहरू जहाँ मानक PTFE वा नायलन ब्याक-अप घण्टीहरू क्रिपबाट समय भन्दा पहिले नै असफल हुने अवस्थाहरू देखाउने कठोर वातावरणहरूमा राम्रोसँग सेवा गर्छन्।

हाइड्रोलिक र तरल शक्ति मेसिनरी

तेल र ग्यास ऊर्जा अन्वेषणको लागि डाउनहोल उपकरण

अर्धचालक भ्याकुम प्रशोधन प्रणाली

अन-बोर्ड एयरोस्पेस कम्पोनेन्टहरू

रासायनिक तरल पदार्थ ह्यान्डलिङ उपकरण

सटीक उच्च-दबाव चिकित्सा उपकरणहरू

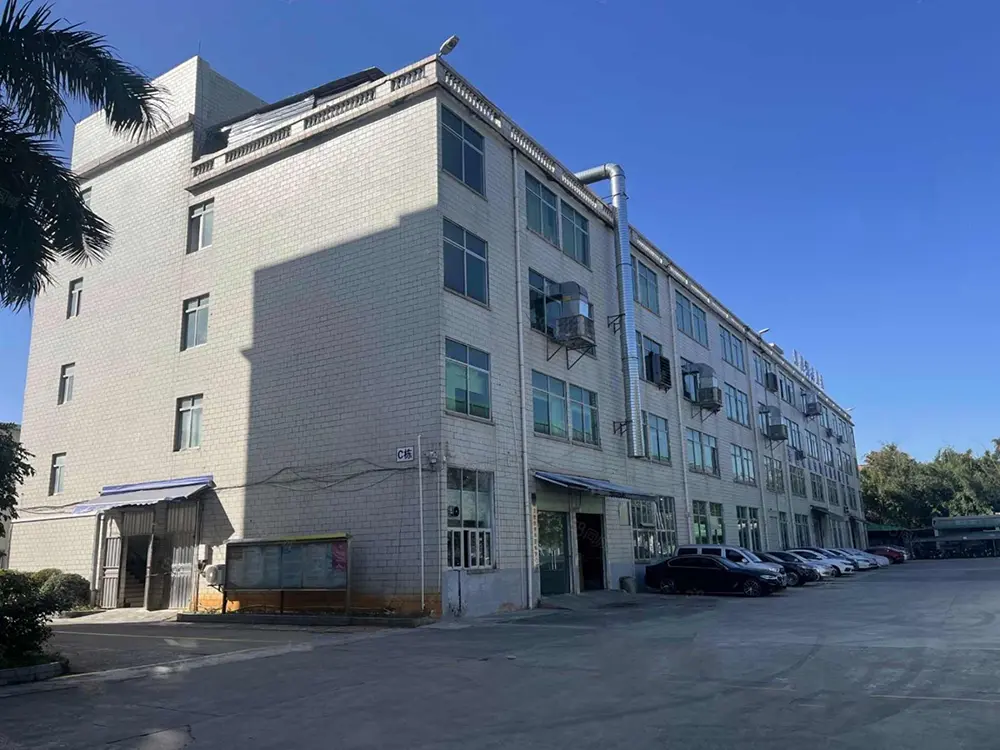

हाम्रो कारखाना लाभ

हामी उच्च-प्रदर्शन PEEK ब्याक-अप रिंगहरूको उत्पादनमा विशेष रूपमा केन्द्रित एक पेशेवर निर्माता हौं। हामी उच्च-दबाव सील परिदृश्यहरूमा प्रचलित दुखाइ बिन्दुहरूलाई गहिरो रूपमा चिन्न सक्छौं जसले अधिकांश प्रयोगकर्ताहरूलाई समस्या पार्छ:

- लगातार उच्च दबाव अन्तर्गत O-रिंग एक्सट्रुजन विफलता

- चिसो प्रवाह विरूपण र ब्याक-अप घण्टीहरूको स्थायी विकृति

- उत्पादन वारपेज र क्षेत्र स्थापना पछि प्रणाली चुहावट

धेरैजसो मुख्यधारा PEEK ब्याक-अप रिङ आपूर्तिकर्ताहरूले केवल आन्तरिक अवशिष्ट तनावको नियन्त्रणलाई बेवास्ता गर्दै, कोठाको तापक्रम अन्तर्गत उत्पादनहरूले आधारभूत उपस्थिति र आयामी मापदण्डहरू पूरा गरेको सुनिश्चित गर्दछ। त्यस्ता उत्पादनहरू सजिलैसँग नियमित कोठा-तापमान निरीक्षणहरू पास गर्छन् तर चरम संयुक्त उच्च तापक्रम र उच्च दबावमा चाँडै असफल हुन्छन्। यसले अनिवार्य रूपमा निम्त्याउँछ:

- अप्रत्याशित र अनियोजित उपकरण डाउनटाइम

- बारम्बार भाग प्रतिस्थापन र तीव्र रूपमा बढेको मर्मत लागत

- हाइड्रोलिक र तरल पदार्थ सील प्रणाली को अस्थिर सञ्चालन

यो साझा उद्योग त्रुटि समाधान गर्न, हामी एक अनिवार्य कोर उत्पादन प्रक्रियाको रूपमा तनाव-राहत एनिलिङ लिन्छौं, जसले हाम्रा उत्पादनहरूलाई सामान्य समकक्षहरूबाट फरक पार्छ। हाम्रा सबै उत्पादनहरू, चाहे सटीक सीएनसी मेसिन वा उच्च-तापमान इन्जेक्शन मोल्डेड, मानकीकृत उत्पादन प्रक्रियाहरू अपनाउनुहोस्:

- कडा सेग्मेन्टेड तापमान-नियन्त्रित एनेलिङ: मेसिनिङ र मोल्डिङको समयमा उत्पन्न आन्तरिक अवशिष्ट तनाव हटाउँछ

- अधिकतम तनाव रिलीज: कठोर कार्य परिस्थितिहरूमा स्थापना पछिको विरूपणबाट बच्न

- स्थिर समग्र कार्यसम्पादन: वास्तविक उच्च-तापमान र उच्च-दबाव सञ्चालन वातावरण अन्तर्गत लगातार समतलता र सटीक आयामी स्थिरताको ग्यारेन्टी गर्दछ।

हामी मुख्यधारा मोडेलहरू र निजीकृत समाधानहरू कभर गर्दै, विविध विशिष्टताहरूका साथ अनुकूलन योग्य Polyetheretherketone ब्याक-अप रिंगहरूको पूर्ण लाइनअप प्रदान गर्दछौं:

- उत्पादन प्रकारहरू: ठोस अन्तहीन घण्टीहरू, पूर्वाग्रह-कट विभाजित घण्टीहरू, र अनुकूल चरणबद्ध घण्टीहरू

- मानक विनिर्देशहरू: पूर्ण आकारहरू AS568 र ISO3601 मापदण्डहरू अनुरूप

- अनुकूलन सेवा: ग्राहकहरूको विशेष प्राविधिक रेखाचित्र अनुसार पूर्ण रूपमा दर्जी-निर्मित उत्पादनहरू

- कच्चा माल विकल्पहरू: आयातित र घरेलु शुद्ध PEEK, वर्धित शक्ति र पहिरन प्रतिरोधको लागि कार्बन फाइबर भरिएको PEEK

हाम्रो बहुमुखी Polyetheretherketone ब्याक-अप रिंगहरू सेमीकन्डक्टर उपकरणहरू, डाउनहोल तेल र ग्यास सुविधाहरू, उच्च-दबाव हाइड्रोलिक प्रणालीहरू, नयाँ ऊर्जा उपकरणहरू, र रासायनिक प्रशोधन मेसिनरीहरू सहित विभिन्न चरम कार्य परिदृश्यहरूमा व्यापक रूपमा लागू हुन्छन्, विभिन्न कडा परिचालन आवश्यकताहरू पूरा गर्दै।

उच्च-दबाव PEEK सील सहायक कम्पोनेन्टहरूको भरपर्दो आपूर्तिकर्ताको रूपमा, GuangZhou Ideal ले प्रिमियम ब्याक-अप रिंगहरू निर्माण गर्नमा माहिर छ जसले प्रभावकारी रूपमा हाइड्रोलिक र फ्लुइड प्रणालीहरूमा लोचदार सील एक्सट्रुसनलाई रोक्न सक्छ। हाम्रा मुख्य फाइदाहरू निम्नानुसार संक्षेप गरिएका छन्:

- व्यावसायिक प्राविधिक समर्थन: अनुकूलित आयाम र परिमार्जित सामग्री सूत्रहरूलाई समर्थन गर्न परिपक्व आर एन्ड डी र उत्पादन टोली

- परिदृश्य-उन्मुख अनुकूलन: विभिन्न चरम दबाब र तापमान काम गर्ने वातावरण लक्षित उत्पादनहरू अनुकूलन गर्नुहोस्

- विश्वव्यापी सेवा कभरेज: दीर्घकालीन सहकारी ग्राहकहरूमा हाइड्रोलिक सिलिन्डर निर्माताहरू, फ्लुइड भल्भ इन्टरप्राइजहरू र धेरै देशहरू र क्षेत्रहरूमा अपतटीय इन्जिनियरिङ उपकरण आपूर्तिकर्ताहरू समावेश छन्।

FAQ

Q1: के PEEK ब्याक-अप रिंगहरूले O-Rings लाई पूर्ण रूपमा बदल्न सक्छ?

A1: निश्चित रूपमा होइन। ओ-रिंगहरूले सील प्रभावहरूको लागि लोचदार रिबाउन्ड आपूर्ति गर्दछ, जबकि पोलीथेरेथेरकेटोन ब्याक-अप रिंगहरूले मात्र एन्टी-एक्सट्रुजन सुरक्षा प्रदान गर्दछ। दुई भागहरू मिल्दो सेटको रूपमा स्थापित हुनुपर्छ।

Q2: विभाजित ब्याक-अप रिंगहरू र ठोस अन्तहीन ब्याक-अप रिंगहरू बीच कसरी छनौट गर्ने?

A2: ठोस अन्तहीन घण्टीहरूले उच्च कठोरता र चरम दबाबमा धेरै राम्रो प्रदर्शन सुविधा दिन्छ। स्प्लिट भेरियन्टहरूले सील ग्रूभहरूमा झन्झट-रहित स्थापना गर्न अनुमति दिन्छ, फिटिंग संरचनाहरू जसले बारम्बार विच्छेदन र पुन: संयोजनको माग गर्दछ। तिनीहरूको अधिकतम दबाव मूल्याङ्कन ठोस शैलीहरूको तुलनामा थोरै कम छ।

Q3: PTFE विकल्पहरूमा Polyetheretherketone ब्याक-अप रिङ्हरूमा के फाइदाहरू छन्?

A3: PEEK ले उच्च कठोरताको गर्व गर्दछ, साथै क्रिप र चिसो प्रवाहको लागि व्यापक रूपमा बढेको प्रतिरोध। यसले PTFE भन्दा धेरै राम्रो तापमान र उच्च दबाव अन्तर्गत विरूपण र समयपूर्व विफलताको प्रतिरोध गर्दछ। PTFE आधारभूत कम-दबाव काम गर्ने अवस्थाहरूको लागि मात्र नरम र अधिक लागत-प्रभावी छ।

Q4: द्विदिशात्मक दबाव अनुप्रयोगहरूको लागि दुई ब्याक-अप रिंगहरूको जोडी अनिवार्य छ?

A4: हो। द्विदिशात्मक कार्य अवस्थाहरूमा लगातार दुवै पक्षमा दबाब एकान्तरण हुन्छ। ओ-रिंगलाई दुई पक्षमा कडा समर्थन सुरक्षा चाहिन्छ। एकल-पक्षीय स्थापनाले दबाब उल्टो हुँदा सील क्षतिको नेतृत्व गर्नेछ।

Q5: Polyetheretherketone ब्याक-अप रिंगहरू नेत्रहीन रूपमा अक्षुण्ण देखिन्छन्, तर तिनीहरू स्थापना पछि खराब हुन्छन्। यो समस्याको कारण के हो?

A5: सबैभन्दा सामान्य कारण आन्तरिक अवशिष्ट तनावको अपर्याप्त हटाउनु हो। एकचोटि उपकरण तातो हुन्छ र दबाब दिन्छ, रिंगहरू आकारबाट बाहिर जान्छ, सानो खाली ठाउँहरू सिर्जना गर्दछ। ओ-रिंगहरू त्यसपछि यी खाली ठाउँहरू मार्फत निचोड हुन्छन् र अपरिवर्तनीय क्षतिलाई कायम राख्छन्।

Q6: हामी कसरी उच्च-दबाव सील परियोजनाहरूको लागि असफलता जोखिमहरू कम गर्न सक्छौं?

A6: CNC मेसिन मार्फत निर्मित ठोस अन्तहीन Polyetheretherketone ब्याक-अप रिङ्हरूलाई प्राथमिकता दिनुहोस्। यसले स्प्लिट ढाँचाहरू र इन्जेक्शन मोल्डिङबाट वेल्ड लाइन दोषहरू सहित कमजोरीहरूलाई जोगाउँछ। यसैबीच, आपूर्तिकर्ताले मानकीकृत एनेलिङ तनाव राहत प्रक्रियाहरू लागू गरेको पुष्टि गर्नुहोस्।

Q7: किन अर्धचालक सुविधाहरू PTFE संस्करणहरूको सट्टा Polyetheretherketone ब्याक-अप रिंगहरू रुचाउँछन्?

A7: धेरै सेमीकन्डक्टर प्रक्रियाहरू उच्च दबाबमा सञ्चालन हुन्छन्, जहाँ FFKM O-Ringsहरू एक्स्ट्रुजन क्षतिको जोखिममा हुन्छन्। PEEK ले बलियो एन्टि-क्रिप प्रदर्शन प्रदान गर्दछ। थप रूपमा, शुद्ध PEEK ग्रेडहरूले न्यूनतम सामग्री आउटग्यासिङ उत्पन्न गर्दछ, प्रक्रिया कक्षहरू भित्र कडा सफाई आवश्यकताहरू पूरा गर्दछ।
